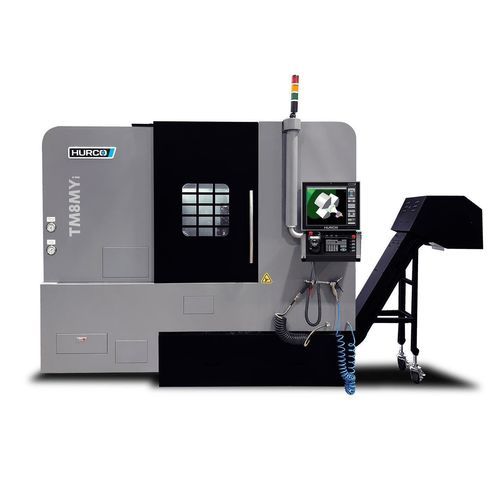

CNC旋盤 TM8MY

横型傾斜台12ツールステーション

Overview
TM8MY は、ライブツールとプログラム可能な C 軸を備えた TMMY 傾斜ベッド旋盤センターシリーズの一機種です。旋削と二次加工（フライス/穴あけ）を組み合わせた小〜中ロット生産向けに設計されており、ワンセットアップで加工することでサイクルタイムを短縮し、ワークの精度を維持します。

Highlights

• 芯間距離：597 mm（23.5 in）
• 最大旋削直径：320 mm（12.6 in）
• 最大旋削長さ：375 mm（14.76 in）
• チャック径：210 mm（8.27 in）

Feedrate
X軸早送り — 30 m/min（1181 IPM）
Y軸早送り — 12 m/min（472 IPM）
Z軸早送り — 30 m/min（1181 IPM）

Capacity
芯間距離 — 597 mm / 23.5 in
最大旋削直径 — 320 mm / 12.6 in
最大旋削長さ — 375 mm / 14.76 in
最大バー容量 — 64.5 mm / 2.54 in
ベッド上のスイング径 — 490 mm / 19.29 in
横送り上のスイング径 — 490 mm / 19.29 in

Size
機械重量 — 4490 kg / 9899 lb

Spindle
チャック径 — 210 mm / 8.27 in
スピンドル出力 — 22.6 kW / 30.3 hp
スピンドルトルク — 263.6 Nm / 194.7 ft‑lbs
最大回転数 — 4000 RPM
スピンドルテーパー — BMT55

ATC
工具収容数 — 12
工具最大径 — 490 mm

Live Spindle
最大回転数 — 5,000 RPM
ライブスピンドル出力 — 11.9 kW / 16 HP
ライブスピンドルトルク — 37.8 Nm / 27.9 lb‑ft

Turret
タレット工具収容数 — 12
工具シャンク — 25 mm x 25 mm（0.98" x 0.98"）
最大ボーリングバー径 — 32 mm / 1.26 in

Travels
X軸 — 232 mm / 9.1 in
Y軸 — 55 mm / 2.17 in
Z軸 — 550 mm / 21.65 in

Inventory Status
出荷準備完了

Technical specifications

• 型式：TM8MY
• シリーズ：TMMY（ライブツール＆プログラム可能な C 軸を備えた TMM 旋盤センター）
• 芯間距離：597 mm / 23.5 in
• 最大旋削直径：320 mm / 12.6 in
• 最大旋削長さ：375 mm / 14.76 in
• チャック径：210 mm / 8.27 in
• 機械重量：4490 kg / 9899 lb
• X軸早送り：30 m/min / 1181 IPM
• Y軸早送り：12 m/min / 472 IPM
• Z軸早送り：30 m/min / 1181 IPM
• スピンドル出力：22.6 kW / 30.3 hp
• スピンドルトルク：263.6 Nm / 194.7 ft‑lbs
• スピンドル最大回転数：4000 RPM
• スピンドルテーパー：BMT55
• ライブスピンドル最大回転数：5,000 RPM
• ライブスピンドル出力：11.9 kW / 16 HP
• ライブスピンドルトルク：37.8 Nm / 27.9 lb‑ft
• ツーリング：ATC 工具収容数 12；タレット工具収容数 12；工具シャンク 25 mm x 25 mm
• 最大ボーリングバー径：32 mm / 1.26 in
• 最大バー容量：64.5 mm / 2.54 in
