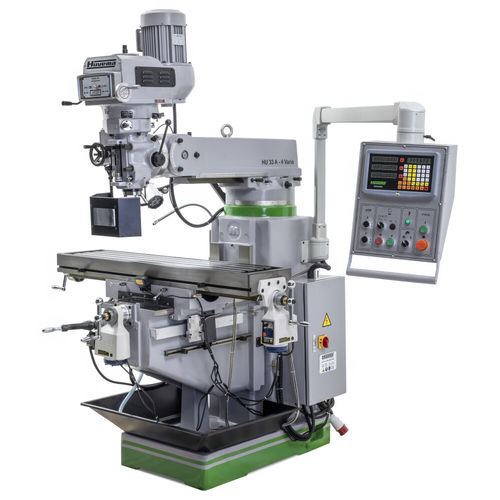

3軸フライス盤 HU 33 A-4 Vario DRO

縦型汎用旋回スピンドル

概要 多用途の立型フライス盤で、各種フライス加工を精密に行うために設計されています。コラムの補強リブとY・Z軸の二重55°テーパガイドにより高い剛性と微調整が可能です。ISO40主軸、可変速度、SINO DRO、回転可能なフライスヘッドを装備しています。

主な特徴

• 主軸形状: ISO40 (SK40 / DIN2080)
• SINO DRO（Huvemaブランド）
• Y・Z軸に二重55°テーパガイド
• テーブル寸法: 1370 × 305 mm
• X・Y軸の自動送りおよび可変主軸速度
• 90°回転可能なフライスヘッド（固定傾斜位置）
• 冷却装置、オイル受けプレート、主軸ガード
• スイングアーム式操作パネルおよび垂直リフトモーター

用途 プロの機械工場、産業現場、職業訓練校など、垂直/水平フライス加工の多用途運用に適しています。

技術仕様

• 型式: HU 33 A-4 Vario DRO
• 製造者 / ブランド: Huvema
• EAN / バーコード: 8718242584456
• 品番: 30774
• 出力: 5.2 kW
• 垂直主軸回転数: 66〜4540 rpm
• 電圧: 400 V
• 本体重量: 1650 kg
• 機械寸法 (L × W × H): 2080 × 1810 × 2390 mm
• 梱包寸法: 1566 × 1650 × 2080 mm
• 容積重量: 30000
• 正味重量: 1400
• 総重量: 1400
• 垂直モーター出力: 3.7 kW
• 垂直主軸ストローク: 127 mm
• 垂直主軸送り: 自動 0.04 / 0.08 / 0.15 mm/rev & 手動
• 主軸直径: 100 mm
• 垂直主軸取付: SK40 (DIN2080 ISO 40)
• テーブル寸法 (L × W): 1370 × 305 mm
• テーブル縦移動量: 850 mm
• テーブル横移動量: 415 mm
• テーブル垂直移動量: 355 mm
• Tスロット: T16 - 3 - ピッチ63 mm
• ラムストローク: 500 mm
• 主軸–コラム間距離: 220〜750 mm
• 垂直主軸水平回転: +90 / -90 °
• 垂直主軸垂直回転: +90 / -90 °
• 垂直主軸傾斜: +45 / -45 °
• HSコード: 84596990
