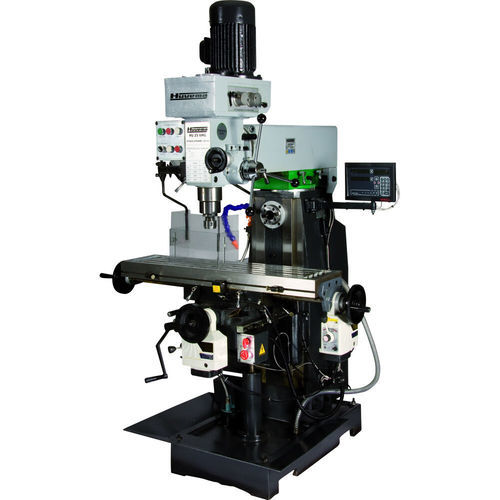

汎用フライス盤 HU 25-4 VHGN DROベルトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 主軸オリエンテーション
- 汎用
- 駆動システム
- ベルトドライブ
- X軸移動距離
400 mm
(15.75 in)- Y軸移動距離
230 mm
(9.06 in)- Z軸移動距離
350 mm
(13.78 in)- 出力
2.2 kW
(2.99 hp)- 回転速度
最大: 1,750 rpm
(10,995.574 rad.min-1)最少: 60 rpm
(376.991 rad.min-1)
詳細
概要
歯車駆動の汎用フライス盤で、水平および垂直の主軸を備えています。冷却システムとSinoデジタル表示装置を搭載しており、水平・垂直両方向の加工が必要な工場や作業場での使用に適しています。
主な特長
仕様
用途
付属品
歯車駆動の汎用フライス盤で、水平および垂直の主軸を備えています。冷却システムとSinoデジタル表示装置を搭載しており、水平・垂直両方向の加工が必要な工場や作業場での使用に適しています。
主な特長
- 主軸伝達に歯車駆動を採用
- 水平主軸はVベルト駆動
- 垂直主軸は歯車駆動
- 高精度な位置決めを可能にするSinoデジタル表示
- ギヤボックスによる前後送り、電動の横送り（パワーフィード）
- 冷却トレイおよび冷却システムを標準装備
仕様
- モーター出力: 2.2 kW
- 定格出力: 1.5 kW
- テーブル寸法: 240 x 800 mm
- 垂直主軸回転数: 115 - 1750 rpm
- 水平主軸回転数: 60 - 1350 rpm
- テーブル縦送り: 400 x 200 mm
- 縦送り: 400 mm
- 横送り: 230 mm
- テーブル垂直送り: 350 mm
- 主軸 - コラム間距離: 230 mm
- 最大 主軸 - テーブル距離: 60 - 390 mm
- 主軸テーパー: DIN 2080 / ISO 40
- 電圧: 400 V
- T溝（数 / 幅）: 5 / 14 mm
- 中心高さ（垂直主軸コラム）: 200 - 700 mm
- フライスヘッド左右傾斜: 2 x 45°
- 上腕移動量: 500 mm
- 外形寸法（L x W x H）: 1120 x 1060 x 2035 mm
- 重量: 1050 kg
- 品番: 12113
- EAN / バーコード: 8718242157117
- 製品グループ: Machines Industrie
- 容積重量: 30000
- HSコード: 84596990
用途
- 汎用金属加工および試作
- 機械工具室およびメンテナンス工場
- 小ロット生産および修理作業
付属品
- Sinoデジタル表示（標準）
- 冷却トレイおよび冷却システム
- メーカー指定の標準付属品
カタログ
HU 25-4 VHGN DRO
4 ページ
