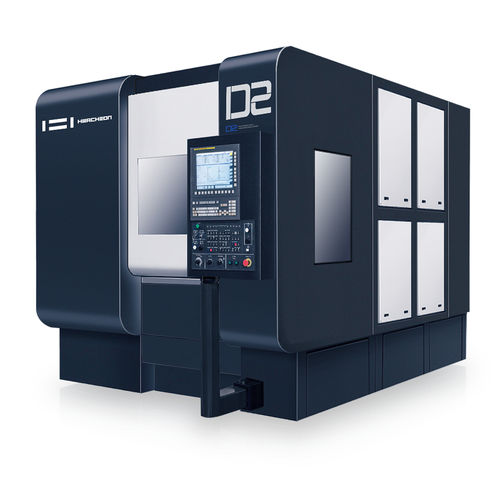

5軸マシニングセンタ D2-5AX汎用HSK A-63CAT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 汎用
- スピンドル
- HSK A-63, CAT40, SK40, BBT40
- 応用
- 小部品製造
- その他の特徴
- 高性能, 剛性, 高生産性, 精密
- X軸移動距離
650 mm
(26 in)- Y軸移動距離
500 mm
(20 in)- Z軸移動距離
500 mm
(20 in)- 回転速度
12,000 rpm, 14,000 rpm, 20,000 rpm, 24,000 rpm
(75,398 rad.min-1, 87,965 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 出力
18.5 kW, 37 kW
(25.15 hp, 50.31 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- 総重量
11,500 kg
(25,353.16 lb)- 全長
3,700 mm
(145.7 in)- 全幅
3,523 mm
(138.7 in)- 全高
3,610 mm
(142.1 in)
詳細
D2-5AXは、サイクルタイムの短縮を目指した加減速フィードシステム、ロボットやオートワークチェンジャーのアクセス構造を採用し、量産に最適化された装置です。
自社設計の高性能スピンドルを搭載し、高剛性・高精度加工を実現。主軸とフレームの冷却により熱変形を抑え、長時間の加工でも高い精度を確保します。
華川のソフトウェアを搭載し、生産性と精度を向上させ、従来の5軸マシニングセンタと比較してより良い加工品質を提供します。
---
