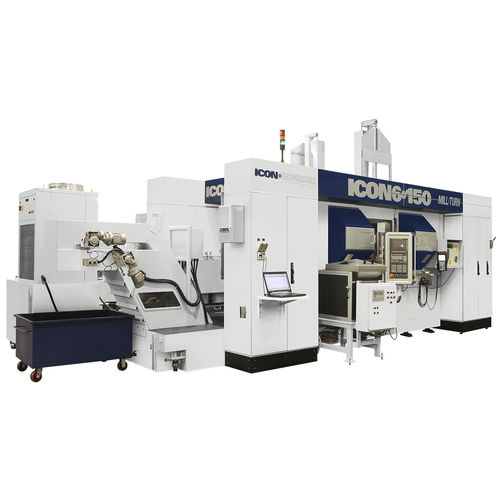

4軸マシニングセンタ ICON 6-150

縦型スチール用ステンレススチール用

4つの加工ステーションと2つの専用搬出入ステーションを備えたICON 6-150は、フレキシブルな加工原理に基づいて開発されました。6ポジションテーブルを装備し、パレットを4つの加工モジュールにシャトル移動させ、高速かつ超精密な切断を実現します。 これらの4つの加工ステーションは、4軸補間による5面加工を行い、アイドルステーションをワーク反転に使用する場合は6面加工を行います。 これらの利点とICONのフレキシビリティが相まって、高速サイクルタイムと優れた仕上げ面精度を備えた完全なパーツを生産する、非常に革新的なソリューションが誕生しました。 ICON 6-150のユニークなデザインは、フレキシブルなマシニングセンタの原理とハイドロマットのロータリートランスファ生産哲学を組み合わせたものです。その結果、極めて汎用性の高い堅牢なマシニングセンタが誕生しました。 インデックスドライブ インデックスドライブ数4ポジション インデックス速度： 0.9秒/180度 回転数 360.000x0.001° 最高回転速度：5,000rpm パレットチェンジャー ファナックトルクモーターによるダイレクトドライブ パレット量6 シングルインデックス (6 x 60°) ダブルインデックス (3 x 120°) テーブルインデックス時間：3.5秒 ツールチェンジャー 最大工具長：140 mm 最大直径: 45 mm (1.8 in) クーラントシステム 30μm 高圧 スピンドルを通して最大80bar セルフクリーニング永久媒体 75μm 低圧 紙またはカートリッジ濾材 制御/電圧 制御ファナック30i ドライブファナック30i 主電圧: 480V @ 60 Hz
