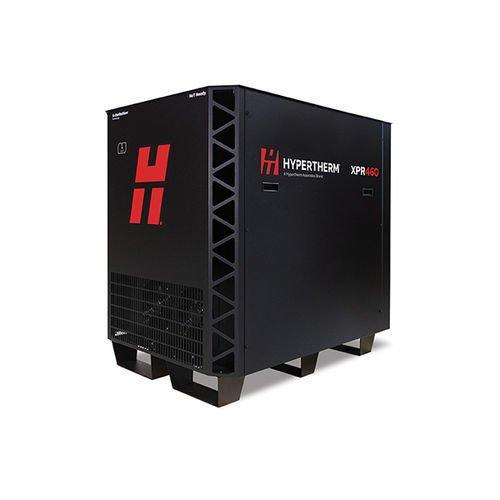

プラズマ切断システム XPR460®

アルミニウム用ステンレススチール用スチール用

概要
Hypertherm XPR460® は、表面状態が良好とは言えない様々な板厚の軟鋼、ステンレス、アルミを切断するための高出力で汎用性に優れたマシンプラズマ切断システムです。高い生産性、精度、消耗部品寿命を通した安定した切断品質を実現し、ドロスや再加工を低減します。

特徴（結果）

• 幅広い汎用性：軟鋼、ステンレス、アルミ切断に対する高い汎用性。
• 幅広い出力レンジにより多種厚さの金属切断が可能。
• 塗装や錆などのある良好でない金属表面でも高品質で安定した切断を実現。
• XPR 自動ガウジングはカーボンアークガウジングと比較して研削を最小化または不要にし、よりクリーンなガウジ形状で生産可能。

生産性

• 最大出力での高品質切断、厚板切断、高速切断により生産性を最適化。
• アルゴンアシスト技術により厚板軟鋼・ステンレスのピアシングと端面スタートが可能。
• 酸素で最大 460 A による軟鋼切断を実現。
• Arc Response Technology™ により消耗部品寿命を延ばしトーチ損傷を防止。
• 電源装置には Web インターフェースを搭載し、Wi‑Fi / Ethernet LAN 経由でのシステム監視やサービスが可能。
• 内蔵 IIoT（Ethernet LAN、MTConnect®）でのリモートデータアクセスをサポート。
• マニュアルセットモードはガウジングやオフテーブルベベリング等、シンプルなアプリケーションに最適。

高精度切断（品質向上）

• 消耗部品寿命を通じた部品間での高い切断安定性。
• 滑らかな切断面、低テーパー角、最小限のドロスでクリーンな仕上がり。
• XPR に組み込まれた機能で厚板の 45° 開先切断品質を向上。
• SureCut™ テクノロジーにより高度な切断機能が自動で適用され、切断成果を向上。

切断能力（代表値）
下は代表的なピアシング／分離（severance）厚さの目安です（プロセスやコンソール、ガス構成により変わります）。詳細な切断表は複数の電流・ガス組合せを含みます。

軟鋼
生産用ピアシング能力（エアシールドガス）：50 mm (2")
強化ピアシング能力（アルゴンアシスト）：64 mm (2 1/2")
生産用分離（severance）：90 mm (3 1/2")
強化分離：102 mm (4")

ステンレス
生産用ピアシング能力：38 mm (1 1/2")
強化ピアシング（アルゴンアシスト）：64 mm (2 1/2")
生産用分離：90 mm (3 1/2")
強化分離（アルゴンアシスト）：130 mm (5")

アルミニウム
生産用ピアシング能力（N2 シールド）：38 mm (1 1/2")
強化ピアシング（アルゴンアシスト）：50 mm (2")
生産用分離：80 mm (3")

消耗部品とトーチ

• XPR トーチ各種（複数のリード長とロボット／開先用バリエーション）を用意。
• 軟鋼、非鉄、ガウジング用など、電流別にシールドキャップ、シールド、ノズル、電極、渦巻きリング、水管等の部品番号が定義されています。
• 460 A 用の軟鋼・非鉄・ガウジング向け消耗部品系が設定されており、専用スターターキットも提供。

ドキュメントとサポート（ページ情報）

• システムブロシュア、切断チャート、ガスコンソール選定ガイド、Instruction Manual、Safety & Compliance Manual などのドキュメントが提供されています（各ドキュメントは製品別ドキュメントコレクションに含まれます）。

特記事項

• CorePlus、VWI、OptiMix ガスコンソールを使用するとアルゴンアシスト技術によりさらに厚い材料のピアシング／分離切断が可能になる場合があります。
• 提供される切断表はプロセス／ガス／電流により速度や最大厚さが変わるため、用途に応じた詳細なチャート参照が推奨されます。

caractéristiques / spécifications techniques

• 最大開回路電圧: 360 VDC
• 最大出力電流: 460 A
• 最大出力電力: 102 kW
• 出力電圧: 50 ～ 222 VDC
• 使用率 100% のアーク電圧: 222 V
• 定格使用率: 102 kW、40° C (104° F) で 100%
• 運転時の周囲温度範囲: -10° C～40° C (14° F～104° F)
• 力率: 102 kW で 0.98
• 冷却: 強制エア (クラス F)
• 絶縁: クラス H
• EMC エミッション仕様 (CE モデルのみ): クラス A
• IP 規格: IP21
• ユニット寸法: 高さ = 124.8 cm (49.12 インチ)、長さ = 123.8 cm (48.75 インチ)、幅 = 90.5 cm (35.64 インチ)
• リフトポイント: 上部リフティングアイ重量定格 680 kg (1,500 ポンド)、底部のリフトトラック用スロット
• 代表的切断能力（サマリ）: 軟鋼ピアシング最大 64 mm（アルゴンアシスト時）、分離最大 102 mm（強化時）。ステンレスおよびアルミについても同様の強化ピアシング/分離能力あり。
