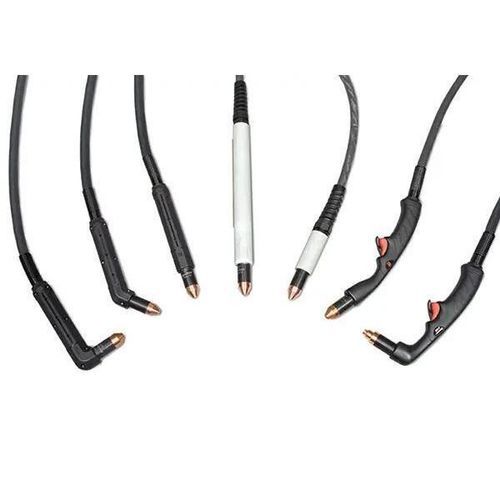

プラズマ切断トーチ Duramax®

空冷式ロボット式機械用

概要
SpringStart™ テクノロジーにより耐久性と信頼性を考慮して設計された Duramax® トーチには、ハンド/マシン切断およびガウジング、およびロボット切断用のトーチがあります。Duramax トーチには、ガウジング、微細な形状の切断、より長いリーチが必要な切断、母材に対して水平な切断 (フラッシュ切断) など、様々な作業を行える豊富な数の特殊消耗品オプションがあります。

用途

• ドラッグ切断 — タッチ切断、トーチをドラッグしてワークピースを横断
• フラッシュ切断 — 母材に対して水平な切断 (フラッシュ切断)
• マーキング — スコアリング、部品 ID、穴または溶接の位置表示
• マシン切断 — ポータブルな自動機能とテーブル切断
• より長いリーチが必要なガウジング — 狭い場所での可視性とアクセス性向上
• より長いリーチが必要な切断
• 最大制御ガウジング — 精度の高い金属除去、浅いガウジング断面、金属洗浄
• 最大除去ガウジング — 強力な金属除去、深いガウジング断面
• 微細な形質の切断
• 精密ガウジング — 非常に低い出力電流 (<25 A) でのスポット溶接およびタック溶接

結果 / 利点

• ハンド切断とガウジング作業 — Duramax® の 75° と 15° のハンドトーチは、ガウジング、微細な形状の切断、長いリーチを必要とする切断、フラッシュ切断など多用途に対応。75° は通常切断に最適、15° は頭上や手の届きにくい場所やヘビーガウジング時のオペレーター保護に有利。
• マシンジョブ用 — 全長マシーントーチは各種 CNC 切断機、トラックカッター、パイプカッターに使用可能。小型マシントーチは軽量機械やパイプ切断などに最適。
• ロボットトーチ用 — 軽量で小型の組込み可能なポジション機能により、軽量ロボットアームへの統合が容易。オプションでクランプスピード統合可能。

付属品（抜粋）
以下はページ上に記載されている付属品と部品番号の一覧（表形式を改行で示す）。各行は「説明 — 部品番号」。
Duramax™ と Duramax Hyamp とロボットクランプアセンブリキット — 228806
Duramax ロボットティーチツールキット — 229456
Duramax Hyamp ロボットティーチツールキット — 229832
Duramax Hyamp ロングトーチ調節可能ハンドル — 428286
標準トーチキャリーバッグ 58 cm x 28 cm x 28 cm — 127363
トーチキャリーバッグ、0.6 m トーチ用 — 017049
トーチキャリーバッグ、1.2 m トーチ用 — 017050
Hyamp マシントーチアダプター — 428495

カートリッジアダプターとカートリッジ対応
ページに記載の情報：カートリッジトーチアダプターにより、標準消耗部品から Hypertherm カートリッジ消耗部品プラットフォームへ移行可能。対応システム/トーチタイプやアダプター部品番号（ページの表を抜粋）を参照できます。表は製品/トーチタイプ/アダプター部品番号の組合せで提供されています（該当する電流レンジやプロセスごとのカートリッジ部品番号も記載）。

代替対象となる部品一式（代表例）
（ページ内の“代替対象となる部品一式”表を要約）
シールド / リテイニングキャップ / ノズル / 電極 / 渦巻きリング などの代替部品番号が製品／プロセスごとにリストされています。例：220992、220854、220990、220842、220994、220818、220816、220819、220857、220941、220931、220930、220947 など（複数の代替セットと用途別の部品番号が記載）。

Hypertherm カートリッジ（プロセス別の一例）
ページ上の一覧により、例として下記の組合せが示されています（プロセス — カートリッジ部品番号）：
105 A — 428937（該当プロセス用）
85 A — 428935（該当プロセス用）
65 A — 428931（該当プロセス用）
45 A — 428936（該当プロセス用）
FineCut タッチ切断 — 428928（該当プロセス用）
（その他、Max Removal、Max Control 等のプロセス別カートリッジ部品番号が詳細に記載）

リソース / ドキュメント
ページには「カートリッジアダプター Powermax Duramax および Duramax Lock トーチシリーズ向け 第 2 版 (日本語)」等の説明書・ドキュメントが PDF 形式で案内されています（ダウンロード情報と最終更新日 2023/04/24 が記載）。

注意事項
トーチの種類（ハンド、マシン、ロボット）や角度（例：75°、15°、180° 等）、リード長（例：10.7 M (35'), 15.2 M (50'), 4.5 M (15'), 7.6 M (25')）など、用途に応じたバリエーションが用意されています。

caractéristiques / spécifications techniques

• ブランド: Hypertherm
• 製品名: Duramax トーチ (Duramax®)
• 製品コード（ページ内コンテナ）: DURAMAX TORCHES
• トーチ種類: ハンド / マシン（フル長・ミニ） / ロボット
• ハンドトーチ角度: 75°、15°（用途により使い分け）
• トーチ角度（その他）: 180° 等
• 利用可能リード長: 4.5 M (15'), 7.6 M (25'), 10.7 M (35'), 15.2 M (50')
• 対応プロセス: ドラッグ切断、フラッシュ切断、FineCut、マシン切断、各種ガウジング（最大制御／最大除去／精密）など
• 消耗部品プラットフォーム: Hypertherm カートリッジ消耗部品プラットフォーム対応（カートリッジアダプターで移行可能）
• 代表的な付属/オプション部品番号: 228806、229456、229832、428286、127363、017049、017050、428495 等
• ドキュメント最終更新例: 2023/04/24（カートリッジアダプターに関する日本語ガイド）
