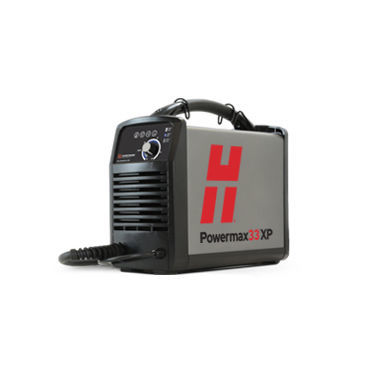

自動プラズマカッター Powermax33® XP

IGBTインバータインバータ高性能

概要
Powermax33® XP は、軽量でポータブルなシステムで、クラス最高のパワー、切断能力、品質を提供します。独自の「ツーインワン」設計により、最大 20 mm (3/4 インチ) の厚板切断に対応する高出力性能と、薄板の精密切断用 FineCut® 消耗品の両方を提供します。軟鋼、ステンレス、アルミニウムなどの導電性金属の切断に加え、HyAccess™ ガウジング消耗品で金属をガウジングすることも可能です。240 V のみならず標準の 120 V 家庭用コンセントでも利用でき、最大限の汎用性とポータビリティを実現します。
本製品は一部の国では販売されていません（対象国：メキシコ、ウクライナ、中国、サウジアラビア、オーストラリア、ニュージーランド、南アフリカ）。

用途

• ドラッグ切断 — タッチ切断（トーチをワークピース上で横方向にドラッグ）
• 微細な形質の切断 — ドロスと熱影響範囲が最小限の狭い切断幅（FineCut® 消耗品対応）

サポートされていない用途（代表例）

• フラッシュ切断（母材に近接する傾斜切断）
• マシン切断（ポータブルな自動機能やテーブル切断の用途では別機種を推奨）

特徴と利点

• 優れた使い易さ：システム一式が揃い、素早く簡単に切断できる設計
• 高い可搬性：コンパクトで軽量、現場への持ち運びが容易
• Auto-Voltage™ テクノロジー：120 V または 240 V のどちらの電源にも対応（プラグアダプターを含む）
• 小型パッケージながら卓越した性能：高速の切断速度と優れた切断品質で二次作業を低減
• 「ツーインワン」設計：厚板の高出力切断と、FineCut による薄板の高品質切断を両立

同梱・標準構成（代表）

• 電源装置
• 4.5 m (15 フィート) Duramax LT ハンドトーチ（4.5 m リード）
• 4.5 m リード付きワーククランプ
• 消耗品キット（標準ノズル、電極、FineCut 用ノズル、FineCut 用デフレクタ等）
• キャリー用ストラップ（付属品の一例）

注文情報（型番/コンボパック等の例）

• 120-240 V CSA モデル等の地域別構成が存在（デバイス型番の例がページに記載）
• 標準コンボパック、FineCut コンボパック等（部品番号の例：428243、428244 等）

仕様（表形式）
入力電圧：120-240 V、単相、50/60 Hz
入力電流 (4.1 kW 時)：120-240 V、単相、24-20.5 A
出力電流：15-33 A
定格出力電圧：125 VDC
使用率 (40°C 時)：35%（240 V）、20%（120 V）
最大無負荷電圧 (OCV)：256 VDC
寸法（ハンドル込み）：奥行き 356 mm (14.0 インチ)、幅 168 mm (6.6 インチ)、高さ 305 mm (12.0 インチ)
重量（4.5 m トーチ込み）：CSA：9.7 kg (21.4 lbs.)、CE：9.5 kg (21 lbs.)
ガス供給：クリーン、ドライ、オイルフリー空気または窒素
推奨ガス入力流量/圧力：113.3 l/分 (4 scfm)（80 psi / 5.5 バール 時）
入力電源ケーブル長：3 m
電源装置型式：インバータ – IGBT
エンジン駆動要件：33 A フル出力において 5.5 kW
認定テストマーク：CSA（北米向けの認定）、CE（欧州向け等）
保証：電源装置 6 年、トーチ 1 年

切断能力（運転データ 表形式）
推奨板厚：13 mm (1/2 インチ)、16 mm (5/8 インチ) — 切断速度 400 mm/分（16 インチ/分）、250 mm/分（10 インチ/分）
分離（最大）：20 mm (3/4 インチ) — 切断速度 125 mm/分（5 インチ/分）

120 V 入力での運用（FineCut ノズル使用時）
120 V 入力で最大推奨出力 25 A 動作時の切断能力の例：

• 6 mm (1/4 インチ)：482 mm/分（19 インチ/分）
• 10 mm (3/8 インチ)：203 mm/分（8 インチ/分）
• 13 mm (1/2 インチ)：76 mm/分（3 インチ/分）

参考・リソース
製品のパンフレットや取扱説明書等のドキュメントが提供されています（PDF 形式の資料がページ上で案内されていることを確認）。

caractéristiques / spécifications techniques

• モデル（商標表記）：Powermax33® XP
• ブランド：Hypertherm
• 入力電圧：120-240 V 単相 50/60 Hz
• 出力電流レンジ：15-33 A
• 定格出力電圧：125 VDC
• 使用率：240 V 時 35%、120 V 時 20%（40°C）
• 最大切断厚：推奨 13–16 mm、分離 20 mm
• 寸法（ハンドル込み）：356 × 168 × 305 mm（深さ × 幅 × 高さ）
• 重量（4.5 m トーチ込み）：CSA 9.7 kg、CE 9.5 kg
• ガス：クリーン、ドライ、オイルフリー空気または窒素（推奨流量 113.3 l/分、80 psi）
• 入力ケーブル長：3 m
• 電源方式：インバータ（IGBT）
• 保証：電源装置 6 年、トーチ 1 年
