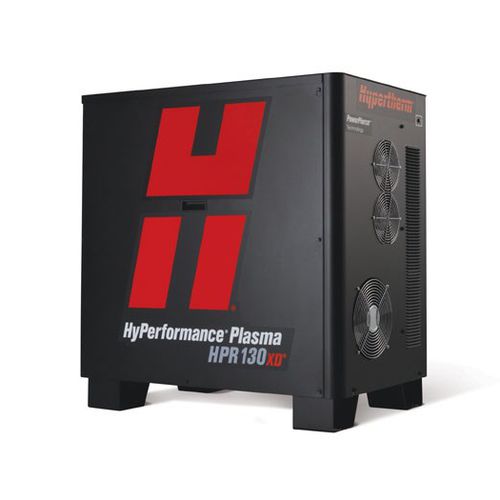

自動プラズマカッター HPR130XD

高性能金属用

概要
HyPerformance® HPR130XD は 130 アンペアのプラズマ電源装置で、Hypertherm により製造されたレガシーモデルです。原文の情報によれば本機は 2019 年 10 月製造分を最後に販売が終了していますが、オリジナルの交換トーチ、消耗部品、修理部品は引き続き Hypertherm により製造されています。

システム情報（主要仕様）
軟鋼切断能力 / ドロスフリー・製品ピアス・最大切断能力
16 mm / 32 mm / 38 mm

ステンレス切断能力 / 製品ピアス・最大切断能力
20 mm / 25 mm

アルミ切断能力 / 製品ピアス・最大切断能力
20 mm / 25 mm

速度（軟鋼） / 最大出力電流で取扱説明書仕様
12 mm / 2200 mm/分

切断角度 / ISO 9013 範囲*
2〜4

溶接性
即溶接可能

プロセスガス（素材別、プラズマ/シールド）
軟鋼: O2/エア、0 2/エア、Ar/エア
ステンレス: H35/N2、N2/N2、H35-N2/N2、F5/N2、Ar/エア、Ar/N2
アルミ: H35/N2、エア/エア、H35-N2/N2、Ar/エア、Ar/N2

使用電流
30〜130 A（すべての材料、すべての工程で利用できるとは限りません）

リソース（ドキュメントの例）
本製品に関連する取扱説明書やメンテナンス文書が提供されています（文書名の例を以下に示します）。これらは製品サポート用ドキュメントとして存在しますが、本記述には外部リンクは含めていません。

• HPR130XD Auto Gas 取扱説明書 第 3 版 (日本語) — PDF (約17.13 MB)
• HPR130XD Manual Gas 取扱説明書 第 3 版 (日本語) — PDF (約18.29 MB)
• HPR130XD オートガス 定期点検メンテナンスプログラム 取扱説明書 第 1 版 (日本語) — PDF (約5.84 MB)
• HPR130XD マニュアルガス 定期点検メンテナンスプログラム 取扱説明書 第 1 版 (日本語) — PDF (約5.74 MB)

消耗部品と HPR カートリッジ
HPRXD システム向けの一体型 HPR カートリッジは、複数の従来消耗部品をまとめて置き換える設計で、製品寿命と切断品質を向上させることを目的としています。カートリッジ関連の注記: HPR カートリッジには新しいトーチ本体、水管、リテイニングキャップが必要で、HPR カートリッジのトーチ本体は標準 HPRXD レセプタクル（部品番号 220705）に直接接続します。

HPR カートリッジ（主要表記）
軟鋼プロセス / リテイニングキャップ / カートリッジ / 水管 / トーチ本体
80 A (標準切断)* / 420708 / 420803 / 420728 / 420729
130 A (標準切断)* / 420708 / 420705 / 420728 / 420729

カートリッジキット（抜粋）
種類 | キットの部品番号 | 含まれている部品番号 | 説明 | 数量
トーチスターターキット | 528101 | 420729 (トーチ本体)、420728 (水管)、420708 (リテイニングキャップ) | トーチ本体等を含む | 各 1 個（該当）
カートリッジ 3 個入りキット | 528102 | 420803 | キット：カートリッジ、80 A | 3
カートリッジ 3 個入りキット | 528103 | 420705 | キット：カートリッジ、130 A | —
マルチアンペアキット | 528105 | 420803、420705、420715 | キット：カートリッジ、マルチアンペア（80 A、130 A、260 A 各 1 個） | 3

標準消耗部品（抜粋: 部品番号表）
軟鋼（130 A の例） — 表の主な項目: アンペア数 / シールドキャップ / シールド / ノズルリテイニングキャップ / ノズル / 渦巻きリング / 電極 / SilverPlus / 水管
30 A: 220747 / 220194 / 220754 / 220193 / 220180 / 220192 / ______ / 220340
50 A: 220747 / 220555 / 220754 / 220554 / 220553 / 220552 / ______ / 220340
80 A: 220747 / 220189 / 220756 / 220188 / 220179 / 220187 / 420566 / 220340
130 A: 220747 / 220183 / 220756 / 220182 / 220179 / 220181 / 220665 / 220340

ステンレス（130 A の例）
45 A: 220747 / 220202 / 220755 / 220201 / 220180 / 220308 / — / 220340
80 A: 220747 / 220338 / 220755 / 220337 / 220179 / 220339 / — / 220340
130 A: 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 / — / 220340

アルミ（130 A の例）
45 A: 220747 / 220202 / 220756 / 220201 / 220180 / 220308 / — / 220340
130 A: 220747 / 220198 / 220755 (H35) / 220197 / 220179 / 220307 (H35) / — / 220340

スターターキット（例）
キットタイプ (MS): HPR130XD 軟鋼スターターキット (130 A 以下) — キット部品番号 228420（説明: 130 A 以下で軟鋼を切断するのに必要な消耗部品と付属品を含む）
キットタイプ (AL/SS): HPR130XD アルミとステンレススターターキット (130 A 以下) — キット部品番号 228421

関連製品・アップグレード

• SilverPlus 電極 — 標準銅電極より長寿命で運用コスト低減
• XPR170 プラズマ切断システム — 後継または関連ラインの製品例

注意
* ISO 9013 は切断品質（切断面角度）を定義する規格です。範囲数値が小さいほど切断面の角度が小さくなります。レンジ 4 の切断角度はレンジ 5 のものより良好です。

caractéristiques / spécifications techniques

• モデル: HPR130XD
• 製品ライン: HyPerformance
• 製造・販売状況: レガシー（最終製造: 2019 年 10 月）
• 定格電流: 30〜130 A
• 軟鋼ドロスフリー切断能力: 製品ピアス 16 mm、最大 38 mm
• ステンレス切断能力: 製品ピアス 20 mm、最大 25 mm
• アルミ切断能力: 製品ピアス 20 mm、最大 25 mm
• 切断速度（軟鋼、12 mm）: 2200 mm/分（取扱説明書仕様）
• 切断角度（ISO 9013 範囲）: 2〜4
• プロセスガス: 軟鋼/ステンレス/アルミに応じた複数組合せ（例: O2/エア、Ar/エア、H35/N2、Ar/N2 等）
• 主要消耗部品: 各アンペアに対応するシールドキャップ、シールド、ノズル、電極、水管等（部品番号多数あり）
