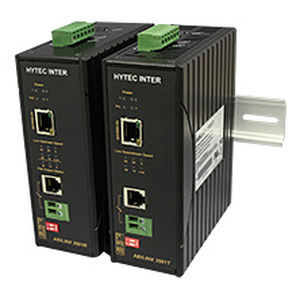

イーサネット延長 ABiLINX 3501 series

PoE

ABiLINX 3501T / ABiLINX 3501Rは電話回線を使ったPoE伝送距離を延長します。 PoE電源の伝送距離を延長すると同時に、イーサネットデータを最大1200mの電話回線で伝送することができます。 (1P電線（屋外通信ケーブル）使用時は、最大1500mまで延長可能です。(IPカメラには動作実績があります）) ABiLINX 3501Tは電源から受け取った電力と端末から受け取ったデータを電話回線経由でABiLINX 3501Rに転送します。ABiLINX 3501Rは、PoE電源とEthernetデータをLANケーブル経由でPoE端末に転送します。 使用周波数帯域幅を狭くすることでノイズ耐性を向上。 以下のような環境での防犯・監視カメラの設置に最適です。 - 端末への電源配線が困難な場所。 - 温度条件の厳しい場所 - 設置スペースの確保が困難な場所 こんなお客様に最適です - 電話回線を利用したIPカメラなど、PoE対応機器に電源を供給できる機器を使用する必要がある場合。 - 端末への電源配線が困難な環境。 - 温度条件の厳しい環境 測定環境 (1）ICT0.5mm実ケーブル （2）回線シミュレータ（子午線0.5mm） 機器設定 - ABiLINX 3501T側 ディップスイッチ PoL：Up（PoL有効）、Type：Up（パフォーマンスモード（速度優先） - ABiLINX 3501R 側 ディップスイッチ Mode：Up（リモート設定）, Type：Up（パフォーマンスモード（速度優先）） ABiLINX 3501R 側
