リニアポジショニングステージ M 30

手動式精密

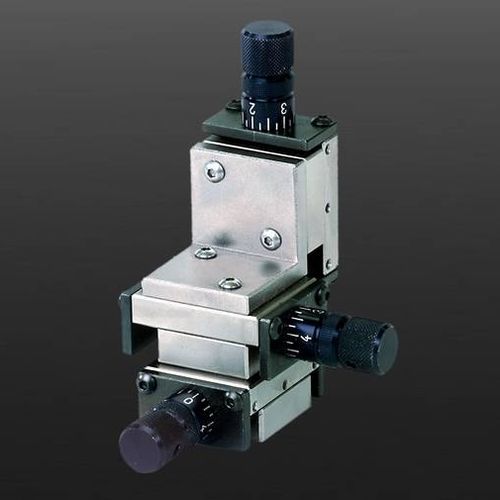

... 高品質のスライドまたはローラーガイドを通して 標準スライドはねずみ鋳鉄GG25製です。必要に応じて、化学ニッケルメッキやALナチュラルアルマイト処理も可能です。標準の穴パターン、T溝、クランプ、カバー、スクレーパーもご利用いただけます。取付ブラケットを使用すれば、複雑な多軸システムも構築できます。お客様固有の組立穴パターンが、接続設計への簡単な適合を保証します。 特徴 様々なガイドタイプに対応：ローラー、ボール、ニードル、プラスチックコーティングスライドウェイ、アリ溝 お客様専用の穴パターン お客様独自のSTEPファイル作成 設計データをSTEPファイルとして電子メールで送信 M30型は、マイクロメーターノブとアリ溝またはクロスローラーガイドを備えたミニチュアスライドです。このガイドは特に小面積用に作られています。 タイプMのスライドは、マイクロメーターノブ付きの完全なガイドユニットで、ガイドユニットの繊細な位置決めを可能にします。 タイプHのスライドは、大きなストロークの迅速な調整を可能にするハンドホイール付きの完全なガイドユニットです。 キャリッジ外側と内側が同じ長さ 基本キャリッジ長をそれぞれの方向に走行することで、高ストロークを実現 エンドプレートは、ショックアブソーバー、シリンダー、測定システム、近接スイッチなどの後続の取り付けを可能にします。
