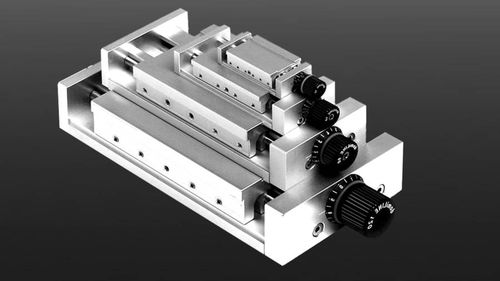

リニアポジショニングステージ domilLINE series

手動式単軸標準

無限の多様性 この調整スライドシステムは、どのような個別要求にも対応します。あらゆる軸構成が可能です。X-Y、X-Z、X-Y-Z、X-Y-Y、または、または、または、または、または、または、または、または、または、または、または、または、または、または、または、または、または、または、または、... 様々なアプリケーションに対応するため、スライド幅30mm、50mm、80mm、120mmの4サイズを標準装備しています。スピンドル付きで、完全に組み立てられています。お客様のご要望に応じたストロークも可能です。 特徴 材質 硬質アルマイト ステンレスモデル 標準化された軸長を在庫から入手可能 高品質のスライドウェイ 左右スピンドル ロープレイドライブ 調整精度 +/- 0.05 mm ノニウス調整 高定格荷重 良好な摩擦値 お客様のご要望に応じた組み立て 簡単なモーター組立 簡単な注文システム 適用分野 センサーの微調整 3D測定 ラテラルガイドの中心調整 パイロットライトの焦点合わせ 外部スライド 外部スライドはdomiLINEスライドユニットの最初のエレメントです。外部スライドの長さは標準またはカスタマイズが可能です。 内部スライドはガイドホルダーであり、domiLINE スライドユニットの第 2 のエレメントです。さらに、V2A 製の高品質ガイドシャフトが 2 つあります。ガイド表面は表面硬化処理されており、高い定格荷重と良好な摩擦値を実現しています。インダクティブスイッチは、80mm以上のスライド幅から簡単に取り付けることができます。内部スライドの長さは、外部スライドと同様にカスタマイズまたは標準化できます。内部スライドと外部スライドの長さの差がストロークになります。
