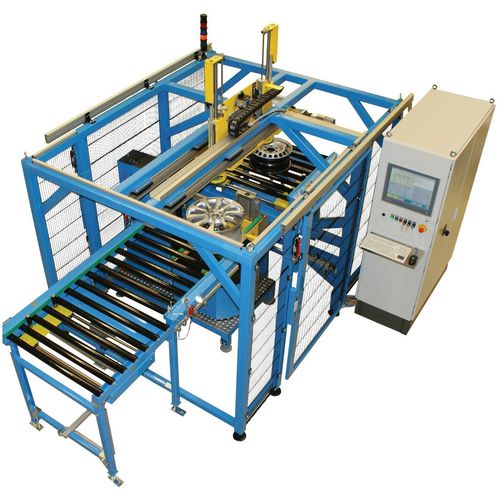

車輪測定機 R2010

直径幾何学形状

特許を取得したホイール測定機R2010は、自動車のホイールの幾何学的特徴を測定するために開発されました。測定値の記録、測定プロセス、計算、および測定された特徴の図解の機能を1つの装置に統合しています。全数検査用ホイール測定機R2010は、生産ラインに組み込むための全自動システムです。メカニック、エレクトロニクス、ソフトウェアはモジュールで構成され、お客様の仕様に応じて個別に設定されます。個々のコンポーネントは、情報技術、光学、レーザー、駆動技術などの分野における最先端の技術開発を統合することで、お客様ごとに完璧に設定されます。革新的な駆動技術を備えたIEFリニアモジュールを使用することで、最高の精度と繰り返し精度で最短の測定時間を実現します。ホイール測定器のキャリブレーションは、マスターの設定によって行われます。 特徴 スチールおよび軽金属ホイール用 モジュール式でコンパクトな構造 最適なアクセス性 手動または自動ローディング/アンローディング 測定ヘッドの完全自動位置決め 機能抜粋カタログ ラジアル振れ/アキシャル振れ 同芯度/軸振れの第1～10調和解析（フーリエ解析 リム幅 オフセット 直径/円周 センターホール径（オプション） ハンプ円周・高さ（オプション） ボルト穴位置（オプション） 評価クラス 単一測定 トレンドカーブ サンプル統計／パーツ統計 コントロールカート／周波数分布 高調波評価（フーリエ解析） トランスデューサグラフ ボルトホール位置（オプション） マッチポイント計算
