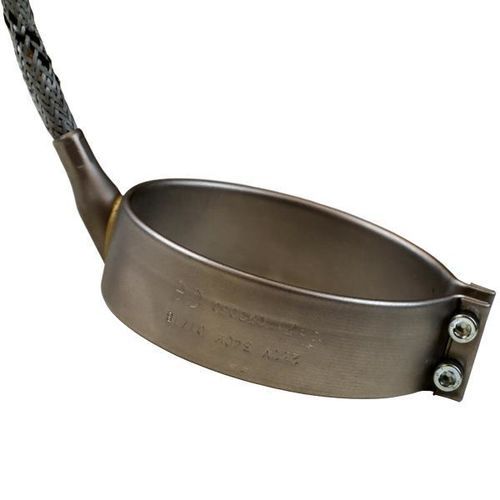

ノズル用加熱器 130-Z170 series

持続循環式ステンレススチール製

説明プラスチックプロファイル、パイプ、ホースなどの押出成形および射出成形用のノズルヒーター。エクストルーダーのノズルに直列に取り付け、プラスチック顆粒を溶融させるための熱を供給し、製造工程全体で溶融樹脂の温度を維持します。筐体はステンレス AISI304、使用温度は最大400°Cです。

対応樹脂

• ABS（アクリロニトリルブタジエンステアレン）
• PA（ポリアミド）
• PC（ポリカーボネート）
• PE（ポリエチレン）
• PP（ポリプロピレン）
• PS（ポリスチレン）
• PVC（ポリ塩化ビニル）
• TPE（熱可塑性エラストマー）
• その他

ケーブル出口標準は軸方向45°のケーブル出口です。IHPは放射方向（ラジアル）・接線方向（タンジェンシャル）の出口および軸方向5°/15°/30°も製造しています。特注角度にも対応します。

技術仕様

• 面荷重: 最大8 W/cm²
• 使用温度: 最大400°C
• 標準電源: 230 V（その他電圧は要相談）
• オプション内蔵熱電対: タイプJ
• 抵抗線: ニッケル/クロム 80/20
• 絶縁: 純ミカナイト
• 筐体: ステンレス AISI304
• ケーブル出口: 標準は軸方向45°; ラジアル/タンジェンシャルおよび他の軸角度も対応可
• 金属編組給電ケーブル: 1000 mm 接地付き
• 最大標準寸法: ø110 x 60 mm

標準ラインアップ130-Z17025030 | 25 | 30 | 130
130-Z17030025 | 30 | 25 | 130
130-Z17030030 | 30 | 30 | 170
130-Z17030035 | 30 | 35 | 200
130-Z17030040 | 30 | 40 | 230
130-Z17035025 | 35 | 25 | 160
130-Z17035030 | 35 | 30 | 200
130-Z17035035 | 35 | 35 | 240
130-Z17035040 | 35 | 40 | 270
130-Z17035045 | 35 | 45 | 310
130-Z17040025 | 40 | 25 | 190
130-Z17040030 | 40 | 30 | 230
130-Z17040035 | 40 | 35 | 270
130-Z17040040 | 40 | 40 | 310
130-Z17040045 | 40 | 45 | 350
130-Z17042025 | 42 | 25 | 200
130-Z17042030 | 42 | 30 | 240
130-Z17042035 | 42 | 35 | 290
130-Z17042040 | 42 | 40 | 330
130-Z17045025 | 45 | 25 | 210
130-Z17045030 | 45 | 30 | 260
130-Z17045035 | 45 | 35 | 310
130-Z17045040 | 45 | 40 | 350
130-Z17045045 | 45 | 45 | 400
130-Z17045050 | 45 | 50 | 450
130-Z17045055 | 45 | 55 | 490
130-Z17050020 | 50 | 20 | 190
130-Z17050025 | 50 | 25 | 240
130-Z17050030 | 50 | 30 | 290
130-Z17050035 | 50 | 35 | 340
130-Z17050040 | 50 | 40 | 390
130-Z17050050 | 50 | 50 | 500
130-Z17050060 | 50 | 60 | 600
130-Z17055020 | 55 | 20 | 210
130-Z17055025 | 55 | 25 | 270
130-Z17055030 | 55 | 30 | 320
130-Z17055035 | 55 | 35 | 380
130-Z17055040 | 55 | 40 | 430
130-Z17055050 | 55 | 50 | 540
130-Z17060020 | 60 | 20 | 230
130-Z17060025 | 60 | 25 | 290
130-Z17060030 | 60 | 30 | 350
130-Z17060035 | 60 | 35 | 410
130-Z17060040 | 60 | 40 | 470
130-Z17060050 | 60 | 50 | 600
130-Z17060060 | 60 | 60 | 720
130-Z17065020 | 65 | 20 | 250
130-Z17065025 | 65 | 25 | 320
130-Z17065030 | 65 | 30 | 380
130-Z17065035 | 65 | 35 | 450
130-Z17065040 | 65 | 40 | 520
130-Z17065050 | 65 | 50 | 650
130-Z17070020 | 70 | 20 | 270
130-Z17070025 | 70 | 25 | 340
130-Z17070030 | 70 | 30 | 410
130-Z17070035 | 70 | 35 | 490
130-Z17070040 | 70 | 40 | 560
130-Z17070050 | 70 | 50 | 700
130-Z17070060 | 70 | 60 | 840
130-Z17075020 | 75 | 20 | 290
130-Z17075025 | 75 | 25 | 370
130-Z17075030 | 75 | 30 | 440
130-Z17075035 | 75 | 35 | 520
130-Z17075040 | 75 | 40 | 560
130-Z17075050 | 75 | 50 | 750
130-Z17075060 | 75 | 60 | 900
130-Z17080020 | 80 | 20 | 310
130-Z17080025 | 80 | 25 | 390
130-Z17080030 | 80 | 30 | 470
130-Z17080035 | 80 | 35 | 560
130-Z17080040 | 80 | 40 | 640
130-Z17080050 | 80 | 50 | 800
130-Z17080060 | 80 | 60 | 960
130-Z17085020 | 85 | 20 | 330
130-Z17085025 | 85 | 25 | 420
130-Z17085030 | 85 | 30 | 500
130-Z17085035 | 85 | 35 | 590
130-Z17085040 | 85 | 40 | 680
130-Z17085050 | 85 | 50 | 850
130-Z17085060 | 85 | 60 | 1020
130-Z17090020 | 90 | 20 | 350
130-Z17090025 | 90 | 25 | 440
130-Z17090030 | 90 | 30 | 540
130-Z17090035 | 90 | 35 | 630
130-Z17090040 | 90 | 40 | 720
130-Z17090050 | 90 | 50 | 900
130-Z17090060 | 90 | 60 | 1080
130-Z17095020 | 95 | 20 | 370
130-Z17095025 | 95 | 25 | 470
130-Z17095030 | 95 | 30 | 570
130-Z17095035 | 95 | 35 | 660
130-Z17095040 | 95 | 40 | 760
130-Z17095050 | 95 | 50 | 950
130-Z17095060 | 95 | 60 | 1150
130-Z17100020 | 100 | 20 | 380
130-Z17100025 | 100 | 25 | 500
130-Z17100030 | 100 | 30 | 600
130-Z17100035 | 100 | 35 | 700
130-Z17100040 | 100 | 40 | 800
130-Z17100050 | 100 | 50 | 1000
130-Z17100060 | 100 | 60 | 1200

Características / especificações técnicas

• Carga superficial: até 8 W/cm²
• Temperatura de trabalho: até 400°C
• Alimentação padrão: 230 V (outras tensões sob pedido)
• Termopar integrado opcional: Tipo J
• Fio resistivo: NiCr 80/20
• Isolamento: mica pura
• Carcaça: aço inox AISI304
• Opções de saída de cabo: axial 45° padrão; radial e tangencial disponíveis; axial 5°/15°/30°/45°
• Cabo de alimentação malha metálica: 1000 mm com terra
