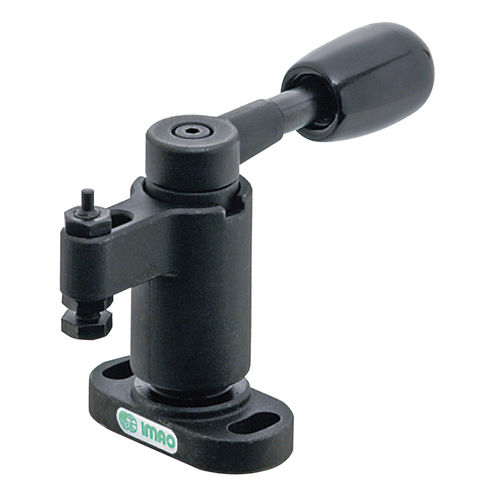

スイングクランプ装置 QLSWC

機械式機械加工用加工用部品

工具を使わずに素早くワークをセットアップできる手動スイングクランプ。 ハンドルを回すだけで、クランプアームがスイングし、ワークの上でまっすぐにクランプします。 スパイラルカムにより最大3500Nで素早くクランプ。 機械加工、組立、検査治具に最適。 粗面と仕上げ面の両方をクランプ可能。 ハンドル位置はハブの12角形ソケットで30度ごとに調整可能。 クランプアームのスイング方向：時計回り（右）または反時計回り（左） クランプ力：1100～3500N ノブの許容操作負荷: 100 から 300N 材質 本体、ハンドル、クランピングスピンドルS45C鋼、焼入れ焼戻し、黒色酸化物仕上げ/無電解ニッケルメッキ アーム：SCM440鋼、焼入れ焼戻し、黒色酸化物仕上げ/無電解ニッケルメッキ カムシャフトSCM415スチール、焼入れ焼戻し、黒色酸化物仕上げ/無電解ニッケルメッキ ノブ：黒色フェノール樹脂
