手動式締め付け用工具 QLSWC

機械式加工用部品機械加工用

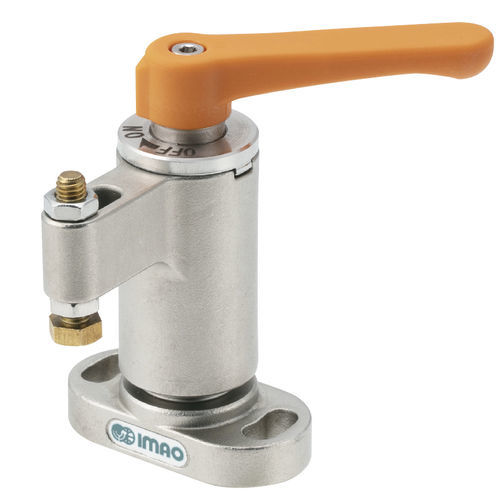

スプリングスイングクランプ クランプ終点でハンドルがクリックします。 -特徴 アームがスイングした後ハンドルを回すと、カム軸がガイドピンに沿って回転し、アームを押し下げます。クランピングスピンドルがワークに接触し、カムシャフトが上昇しスプリングを圧縮してワークをクランプします。 ワンタッチで簡単にクランプできます。クランプ終点でハンドルがカチッと音がします。 バネ式クランプのため、サイクル毎に一定のクランプ力が得られます。 -材質 本体：S45C鋼、焼入れ・焼戻し、無電解ニッケルメッキ アーム: SCM440鋼、焼入れ・焼戻し、無電解ニッケルメッキ カムシャフトSKS3鋼、焼入れ・焼戻し、無電解ニッケルメッキ クランピングスピンドル真鍮 ハンドルポリアミド(ガラス繊維強化)、オレンジ -データシート https://www.imao.co.jp/files/on-cat/pdf/en/qlswc-spring-e.pdf
