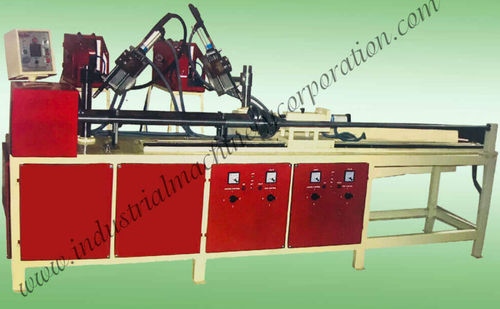

インバータ溶接機

空圧式両面タイプ横型

製品概要
水平レッジャー溶接機は、レッジャー（ラダー）用ブレードを同時に保持して溶接するよう設計されています。本機は、ブレードのクランプと溶接トーチの移動を空気圧で行います。長さはスクリューホイールドライブで調整可能で、現場の要件に合わせられます。溶接角度と位置の調整により、継手形状と浸透制御に対応します。

用途 / 機能
自動レッジャー溶接は、ブレードをパイプに中間継手なしで溶接するため、大量生産での再現性と精確な位置決めを提供します。典型的な用途として、足場用レッジャーの製造や、Base jack、Inner prop、Outer prop、Cuplock、Ringlockなどの他の溶接機との組合せによるプレハブ構造部材の製作があります。

仕様（記載のとおり）
レッジャー溶接：両面溶接
電源：単相 220 V、50/60 Hz
速度：2～10 RPM
駆動方式：ACインバータ方式
モーター：AC、220 V、3相（表記）
トーチクランプ：空気式（PNEUMATIC）
長さ調整：500～2500 mm（スクリューホイールドライブ）；仕様表では150～2400 mmと記載
寸法（ft）：L x W x H 11.3 x 2.5 x 5.3

技術的特徴

• 動作：レッジャーブレードの空気圧クランプおよびトーチの空気圧移動
• 長さ調整機構：スクリューホイールドライブ（調整範囲 500–2500 mm；仕様表：150–2400 mm）
• 溶接角度調整：360°対応で多様な継手形状に対応
• トーチクランプ：位置決めに信頼性のある空気式
• 駆動：速度制御が可能なACインバータ
• モーター：AC、220 V（3相表示）
• 速度域：2–10 RPM、安定した溶接サイクルのために設計
• 構成：両面レッジャー溶接
• 寸法（ft）：L x W x H 11.3 x 2.5 x 5.3
