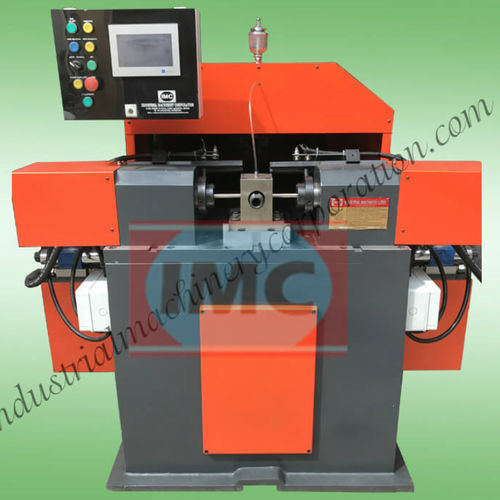

自動パンチングマシン

油圧式管パイプ用

製品概要
足場管パンチングマシンは、足場管や支柱内管の高量産ラインで正確な穴あけを行うために設計されています。本体は油圧システムを採用し、安定した打撃でのパンチングを実現します。機械は剛性のあるフレームに取り付けられたパンチヘッドと、用途に応じたパンチ・ダイで構成されています。

穴あけ能力
本機は両側同時の二方向パンチングを行い、φ48.3 mm 等の配管でφ10 mmからφ18 mmの穴あけに対応します。管厚は1.8 mmから4 mmまで処理可能です。丸穴、角穴、長穴など複数の形状に対応する交換工具を備え、穴ピッチや穴数はタッチスクリーンで調整できます。

適用分野

• 足場部材メーカー
• 建築部品の生産
• 金属加工および工業用配管製造

仕様

• 自動化レベル：全自動
• 生産能力：1分/本（長さ3 mの管）
• 電源：10 H.P., 3相, 440 V
• エアー：4 kg/cm²（追加）
• 設置寸法：L 8000 mm × W 1250 mm × H 1200 mm
• 油圧システムによる制御されたパンチング動作
• パンチヘッドとパンチ・ダイによるきれいな穴あけ
• 支柱内管の重負荷パンチングおよび連続生産向け設計
• 両側同時の二方向パンチング対応
• パンチ径範囲：φ10–18 mm（φ48.3 mm等に設定）
• 管厚能力：1.8–4 mm
• 対応穴形状：丸、角、長穴
• 穴ピッチ・穴数はタッチスクリーンで調整可能
