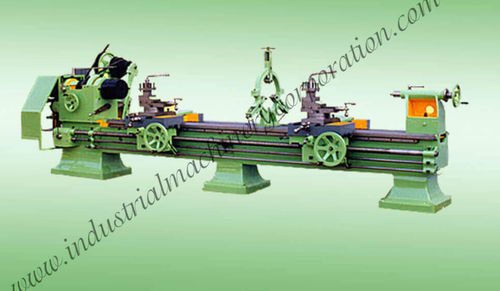

自動ねじ切り機

プラスチック材チューブ用PVC手動式

製品概要
PVCパイプのねじ切りに特化した産業用旋盤。IMC Extra Heavy Dutyシリーズは、配管や生産ラインで一般的に使用される直径・長さに対応し、3mおよび4mのパイプに対して50 mm〜250 mmの能力を提供します。迅速なローディング、安定したねじ精度、内外同時ねじ切りを求める生産環境向けに設計されています。

構造
精密研削された部品を備えた高品質の鋳鉄構造により、連続稼働でも精度を維持し、保守コストを低減します。機械設計は同心度と表面仕上げを保持し、後工程での接合に適した仕上がりを実現します。

主要構成要素

• ベッド (BED)： クロスリブ付き高品質鋳鉄ベッド、3本の逆V形ガイド、径の大きいワーク用に取り外し可能なギャップ。
• ヘッドストック (HEAD STOCK)： 研削仕上げの合金鋼主軸。ブッシュまたはテーパーローラーベアリングで支持され安定回転。
• サドル (SADDLE)： 手作業で摺り合わせたVガイドをベッドおよびヘッドと精密に整列。スチール製ラック＆ピニオンによる手動/自動送り、テーパ加工用の横スライドと上スライドに目盛り付き。
• ツールポスト (TOOL-POST)： 4個の工具を保持できる一体型スチール製ツールポスト、必要角度に回転可能。
• エプロン (APRON)： 密閉ギアとハーフナットによるサドル移動制御。すべてのギアはスチール製。
• テールストック (TAIL STOCK)： バレル内部に長いベアリングを備えた強化設計で、正確な整列を保証。
• 3速ギアボックス (THREE-SPEED GEAR BOX)： 荒削り・中削り・仕上げの切削レンジ、正確なピッチ用のリードスクリューは係合/解除可能、速度選択用のハンドル付き。

標準付属品（機械に付属）

• フェースプレート — 1個
• キャッチプレート — 1個
• センター — 2個
• センターアダプター — 1個
• スチディレスト — 1個
• フォローレスト — 1個
• 23個ギアのセット — 1式
• ねじ切りダイヤル — 1個
• モータープーリーおよびモーター取り付け具

利用可能なオプション（ページの選択フィールド）

• 最大ねじ長さ：2" / 3" / 4" / その他
• ワークの直径：1/4"〜1" (6 mm〜25 mm) / 3/8"〜1.1/2" (10 mm〜40 mm) / 1/2"〜2.1/2" (12 mm〜65 mm) / 1"〜4" (25 mm〜100 mm) / 2.1/2"〜6" (65 mm〜150 mm) / 正確には不明 / その他
• 購入時期：即時 / 1週間以内 / 15日以内 / 1か月以内 / その他 / 正確には不明
• 希望価格：フリーテキスト入力

追加の注意点
クイックチェンジコレットシステムおよびダブルサドルを備えた特殊仕様が利用可能で、2名のオペレーターが同時に内外面のねじ切りを行い生産性を向上できます。
