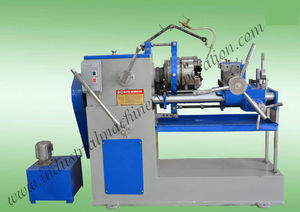

PVCねじ切り機

... 製品説明
PVC配管用ねじ切り機は、タンジェンシャルチャーサーを用いてPVCおよび類似プラスチック管の外ねじを切削するための産業用ユニットです。チャーサーは固定され、ダイヘッドが回転する方式で、BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSFなどの並行およびテーパーねじを高精度に切削できます。

主要構成要素

• ベース
• ヘッドストック
• サドル
• ベッド／柱型クランプバイス
• ダイヘッド

設計と仕上げ
本機は指定公差内で再現性の高いねじ形状を生成するよう設計されています。部品は産業生産環境での反復運転に耐える仕様で加工されています。

ヘッドストック
スピンドルベアリングを支持する高品質鋳造の重負荷ギアヘッドボックス。ギアボックスは潤滑式で、3個の超重荷ベアリングを装備しています。

ベッド
2本の精密鋼製柱を備えた柱型ベッド。耐摩耗性のためにハードクロムめっき処理が施され、サドルのスムーズな案内を実現します。

サドル
サドルは柱に精密に取り付けられ、ヘッドストック中心に対してスムーズかつ正確に整列して長手方向に移動します。

エプロン（前掛け）
エプロンはスチール製ラック＆ピニオン機構によりサドルの移動とヘッドの移送を行います。すべてのギアは高品質鋼で製造され、信頼性の高い送り動作を確保します。

バイスのジョー
ジョーは熱処理された合金鋼製で、サドル上の重荷ボックス型バイスに取り付けられ、ヘッドストック中心に整列されています。移動はサドル上のねじで制御されます。

IMC ...

... 製品概要

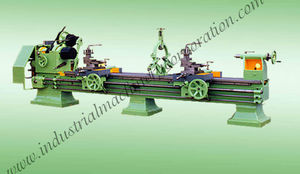

PVCパイプのねじ切りに特化した産業用旋盤。IMC Extra Heavy Dutyシリーズは、配管や生産ラインで一般的に使用される直径・長さに対応し、3mおよび4mのパイプに対して50 mm〜250 mmの能力を提供します。迅速なローディング、安定したねじ精度、内外同時ねじ切りを求める生産環境向けに設計されています。

構造
精密研削された部品を備えた高品質の鋳鉄構造により、連続稼働でも精度を維持し、保守コストを低減します。機械設計は同心度と表面仕上げを保持し、後工程での接合に適した仕上がりを実現します。

主要構成要素

• ベッド

...

... 概要
産業用生産向けに設計された重荷重の配管・ボルト用ねじ切り機です。幅広い材料で高精度なねじを加工し、過酷な環境でも長期間使用できるように構築されています。Osterの機械はCNCの操作教育を必要とせず、労務コストを低減し早期立ち上げを可能にします。主力モデル Oster 792ALX は最大で毎時200本のねじ加工が可能で、右ねじ・左ねじを一回の通しで切削できます。

製造施設 – 一般的な用途

• 消火スプリンクラー用の黒鋼および亜鉛めっき鋼管
• 建設用途のアンカーボルトや構造用鋼材
• 商業用シャワーや照明器具の飾り管・めっき管

石油・ガス・エネルギー用途

• フラッキングポンプ
• プロパンタンク
• 発電所の構成部品

農業用途

• 灌漑およびろ過システム用の耐候性パイプ
• 穀物サイロや荷車用のねじ付きシャフト
• 収穫機器や重機のボルト部品

化学処理用途

• 熱交換ライン
• 蒸発冷却や乾燥用の配管
• 蒸留、分離、混合の構成部品

医療・製薬用途

• 流体搬送用チューブ
• ガス・酸素供給システム用の配管継手
• 製薬用途の衛生継手

一般商業・産業用途

• 除雪機や芝刈り機のリンク部品
• 鋳造型を固定するためのねじ棒
• 公共施設で使用される部品

Osterねじ切り機を選ぶ理由

• 安定したねじ品質で高い生産能力
• 鋼、ステンレス鋼（316含む）、銅、真鍮、red

...

... 利点と主な特徴 インラインおよびスタンドオフ操作が可能な自動ねじ切り機で、PVCの電気・ガス・水道管に適しています（シングルまたはダブルエクストルージョンで製造）。 両端に外ねじと内ねじ（材料除去）を同時に行います。 スピンドルモーターによる2つのねじ切りグループの独立した電動化。 ねじ切り長さの調整 ねじの深さを調整可能 すべてのサイズの調整はタッチスクリーンパネルで可能。 アイリス機構による、ねじ切り中のパイプのクランプ。 高出力、高感度のねじ切りが可能です。 シンプルな操作性、効率性、最小限のメンテナンス。 オプションでサーボねじ切りシステムをご用意しています。 パイプ供給とパイプストックテーブル 密閉型でクリーンな作業環境 ...
