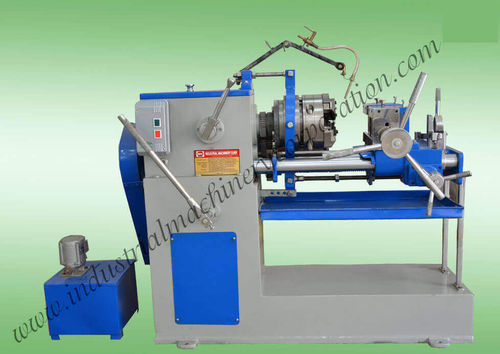

PVCねじ切り機

PVCねじ切り機 - IMC - Industrial Machinery Corporation - 画像 - 2

PVCねじ切り機 - IMC - Industrial Machinery Corporation - 画像 - 3

お気に入りに追加する

商品比較に追加する

特徴

特性: PVC

詳細

製品説明
PVC配管用ねじ切り機は、タンジェンシャルチャーサーを用いてPVCおよび類似プラスチック管の外ねじを切削するための産業用ユニットです。チャーサーは固定され、ダイヘッドが回転する方式で、BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSFなどの並行およびテーパーねじを高精度に切削できます。

主要構成要素

ベース
ヘッドストック
サドル
ベッド／柱型クランプバイス
ダイヘッド

設計と仕上げ
本機は指定公差内で再現性の高いねじ形状を生成するよう設計されています。部品は産業生産環境での反復運転に耐える仕様で加工されています。

ヘッドストック
スピンドルベアリングを支持する高品質鋳造の重負荷ギアヘッドボックス。ギアボックスは潤滑式で、3個の超重荷ベアリングを装備しています。

ベッド
2本の精密鋼製柱を備えた柱型ベッド。耐摩耗性のためにハードクロムめっき処理が施され、サドルのスムーズな案内を実現します。

サドル
サドルは柱に精密に取り付けられ、ヘッドストック中心に対してスムーズかつ正確に整列して長手方向に移動します。

エプロン（前掛け）
エプロンはスチール製ラック＆ピニオン機構によりサドルの移動とヘッドの移送を行います。すべてのギアは高品質鋼で製造され、信頼性の高い送り動作を確保します。

バイスのジョー
ジョーは熱処理された合金鋼製で、サドル上の重荷ボックス型バイスに取り付けられ、ヘッドストック中心に整列されています。移動はサドル上のねじで制御されます。

IMC PVC配管用ねじ切り機およびダイヘッドのラインナップ

1/4"〜1"
3/8"〜1.1/2"
1/2"〜2.1/2"

利用可能なオプション

ねじ種別：BSP、BSPT、NPT、BSW、その他
必要ねじ長：〜4" (100MM)、〜12" (300MM)、〜24" (600MM)、その他
ワーク径：1/4"〜1" (6MM〜25MM)、3/8"〜1.1/2" (10MM〜40MM)、3/8"〜2" (10MM〜50MM)、1/2"〜2.1/2" (12MM〜65MM)、1"〜4" (25MM〜100MM)、2.1/2"〜6" (65MM〜150MM)、4"〜8" (100MM〜200MM)、8"〜10" (200MM〜250MM)、その他
購入の緊急度：直ちに、1週間以内、15日以内、1か月以内、その他

仕様（概要表）
モデル列：3/8"〜2" (10MM〜50MM) | 1/2"〜2.1/2" (12MM〜65MM) | 1"〜4" (25MM〜100MM) | 2.5"〜6" (65MM〜150MM) | 4"〜8" (100MM〜200MM) | 8"〜10" (200MM〜250MM)
サドル移動量：10"-12" | 16" | 10"-12" | 8" | 8" | 8"
スピンドル速度域：127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
スピンドル段数：2 | 3 | 3 | 2 | 2 | 3
ねじ切り能力：3/8"〜2" | 1/2"〜2.1/2" | 1"〜4" | 2.1/2"〜6" | 4"〜8" | 8"〜10"
生産量（時）：100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
必要動力（H.P.）：3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
リードスクリュー：全モデルに標準装備
重量（約、KG）：550 | 990 | 1600 | 1900 | 2500 | 5000
