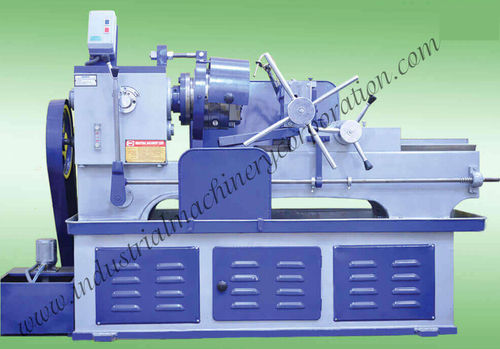

自動ねじ切り機

スクリュー自動ロッド用

製品概要
IMCのロッドねじ切り機は、タンジェンシャルチェイサー（tangential chaser）を用いて棒材の外ねじを切削するために設計されています。ワークは固定され、ダイヘッド（die head）が回転してBSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSFなどの規格のねじを切ります。IMCはこのモデルを低メンテナンスで安定したねじ加工向けに供給しており、歯車はケース硬化処理されホブ盤で切削されるため高速時でも静かな運転が可能です。

主要構成部

• ベース
• ヘッドストック (Head Stock)
• サドル
• ベッド固定バイス
• ダイヘッド

IMCダイヘッドの対応範囲
1/4" 〜 1" (6MM 〜 25MM)（ベッドタイプ）；3/8" 〜 1.1/2" (10MM 〜 40MM)（ベッドタイプ）；1/2" 〜 2.1/2" (12MM 〜 65MM)（ベッドタイプ）。

選択可能なオプション

• ねじ種: METRIC、ACME、UNC、BSW、その他、正確には不明
• 必要なねじ長さ: 最大 4" (100MM)、最大 12" (300MM)、最大 24" (600MM)、その他、正確には不明
• ワーク直径: 1/4" 〜 1" (6MM〜25MM)、3/8" 〜 1.1/2" (10MM〜40MM)、3/8" 〜 2" (10MM〜50MM)、1/2" 〜 2.1/2" (12MM〜65MM)、1" 〜 4" (25MM〜100MM)、その他、正確には不明
• 購入予定時期（購入者向け）: 即時、1週間以内、15日以内、1か月以内、その他、正確には不明

構造と性能に関する注意
精度の高い加工と耐久性のある材料で製造されています。すべての歯車はケース硬化された鋼で、歯面と歯厚を大きくとりホブ盤で切削されており、高速回転時でも低騒音の運転を実現します。設計は効率的なねじ生産と保守の低減に重点を置いています。

技術表
MODEL 列: 1/4" TO 1" (6MM to 25MM) (BED TYPE) | 3/8" TO 1.1/2" (10MM to 40MM) (BED TYPE) | 1/2" TO 2.1/2" (12MM to 65MM) (BED TYPE)
サドル移動量: 10" | 13" | 22"
主軸回転速度範囲: 75-140 | 75-140 | 45-90
主軸速段数: 2 | 2 | 2
ねじ加工能力: 1/4" 〜 1" | 3/8" 〜 1.1/2" | 1/2" 〜 2.1/2"
生産量（時間当たり）: 60-80 | 60-80 | 70-90
必要動力: 3 H.P. | 3 H.P. | 7.5 H.P.
送りねじ: オプション | オプション | オプション
重量 (KG) 約: 500 | 550 | 990

タグ / 典型的な用途

• ロッドねじ切り機
• ロッド用ダイヘッド
• 自動ロッドねじ切り機
• インドにおけるロッドねじ切り機の価格
• 高精度鋼製ロッドねじ切り機（卸売）

技術仕様

• 機能: タンジェンシャルチェイサーを使用した棒材の外ねじ切削
• 対応ねじ種: BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSF
• 主要部品: Base、Head Stock、サドル、ベッド固定バイス、ダイヘッド
• モデル範囲（直径）: 6 mm〜25 mm；10 mm〜40 mm；12 mm〜65 mm
• サドル移動量: 10", 13", 22"（モデルにより異なる）
• 主軸速度範囲: 75-140 rpm（2モデル）、45-90 rpm（大型モデル）
• 主軸速段数: 2
• 生産能力: モデルにより約60〜90個/時
• 必要モーター出力: 3 H.P.（小型モデル）、7.5 H.P.（最大モデル）
• 送りねじ: オプション
• 概算重量: モデルにより約500 kg、550 kg、990 kg
