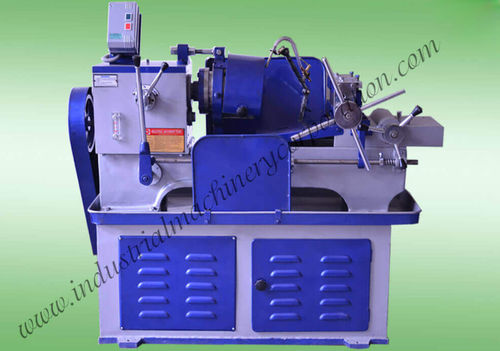

機械式ねじ切り機

高速鉄筋

製品概要
鉄筋ねじ切り機は、TMT鉄筋の外周にねじを切り、リブを除去して機械継手や接続を行うために使用されます。IMCはTMTバーサイズと産業生産環境向けに設計されたねじ切りチェーサーおよび完成機を提供します。本機は、寸法再現性のあるねじが求められる工場用途向けです。

材料と工具
IMCのTMTバー用タンジェンシャルチェーサーは、厳格な冶金仕様に適合する輸入高速度鋼から製造されています。輸入の熱処理設備による管理された熱処理と検査により、工具寿命と規定公差内の安定したねじ形状が確保されます。

IMCねじ切りダイヘッドのラインナップ

• 1/4 in ～ 1 in (6MM ～ 25MM)
• 3/8 in ～ 1 1/2 in (10MM ～ 40MM)
• 1/2 in ～ 2 1/2 in (12MM ～ 65MM)

選択可能なオプション

• ねじ種別：METRIC; BSW; その他; 正確には不明
• 必要なねじ長さ：最大4 in (100MM); 最大12 in (300MM); 最大24 in (600MM); その他; 正確には不明
• 加工径範囲：1/4 in ～ 1 in (6MM ～ 25MM); 3/8 in ～ 1 1/2 in (10MM ～ 40MM); 3/8 in ～ 2 in (10MM ～ 50MM); 1/2 in ～ 2 1/2 in (12MM ～ 65MM); その他; 正確には不明
• 購入予定時期：すぐに; 1週間以内; 15日以内; 1ヶ月以内; その他; 正確には不明
• 希望価格：顧客入力欄

仕様表
MODEL: 1/4 in TO 1 in (6MM to 25MM) (BED TYPE) / 3/8 in TO 1 1/2 in (10MM to 40MM) (BED TYPE) / 1/2 in TO 2 1/2 in (12MM to 65MM) (BED TYPE)
サドル移動量：10 in / 13 in / 22 in
主軸回転速度範囲：75-140 / 75-140 / 45-90
主軸速度段数：2 / 2 / 2
ねじ切り能力：1/4 in ～ 1 in / 3/8 in ～ 1 1/2 in / 1/2 in ～ 2 1/2 in
生産量（1時間当たり）：60-80 / 60-80 / 70-90
必要馬力：3 H.P. / 3 H.P. / 7.5 H.P.
リードスクリュー：オプション / オプション / オプション
重量（kg）約：500 / 550 / 990

技術仕様

• モデルバリエーション：1/4 in TO 1 in (6MM-25MM), 3/8 in TO 1 1/2 in (10MM-40MM), 1/2 in TO 2 1/2 in (12MM-65MM)
• サドル移動量：10 in（モデル1）、13 in（モデル2）、22 in（モデル3）
• 主軸回転速度範囲：75-140 rpm（モデル1 & 2）、45-90 rpm（モデル3）
• 主軸速度段数：2（全モデル）
• ねじ切り能力：モデル1：1/4 in ～ 1 in；モデル2：3/8 in ～ 1 1/2 in；モデル3：1/2 in ～ 2 1/2 in
• 生産量（時間当り）：モデル1：60-80；モデル2：60-80；モデル3：70-90
• 必要動力：モデル1：3 H.P.；モデル2：3 H.P.；モデル3：7.5 H.P.
• リードスクリュー：オプション（全モデル）
• 概算重量（kg）：モデル1：500；モデル2：550；モデル3：990
