大容量操作部

ねじ切り

製品概要

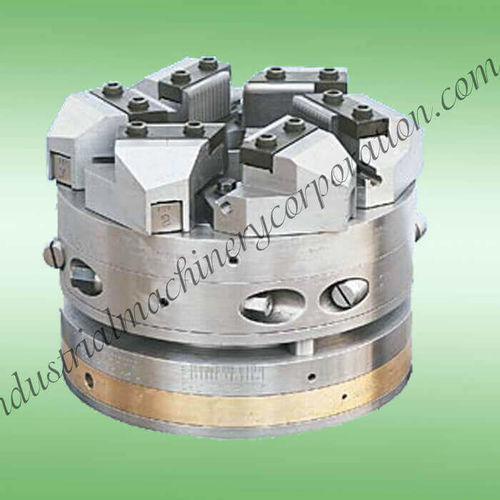

Industrial Machinery Corporation (IMC) のLanco型ねじ切りダイヘッドは、手動、半自動、全自動のねじ切り機でのパイプ、棒、ボルト、ロッドの外径ねじ切り用に設計された回転式ダイヘッドです。焼入れされた合金鋼製の構造により、安定した切削性能を長時間の生産で維持します。

製品詳細
IMCの焼入れダイヘッドは回転式で、手動・半自動・全自動機に適用可能です。特別に選定された合金鋼を焼入れ加工しており、クラス3までの公差でのねじ切りに対応します。粗目ピッチのねじを一回送りで切削できる能力を持ち、広い収束範囲と迅速なセットアップにより稼働停止時間を短縮します。

選択可能なオプション

• ねじ種別：METRIC、UNC、BSW、BSP、BSPT、NPT、ACME、その他
• 対応径（例）：6 mm〜25 mm、10 mm〜40 mm、10 mm〜50 mm、12 mm〜65 mm、25 mm〜100 mm、65 mm〜150 mm、100 mm〜200 mm、200 mm〜250 mm
• 購入時期、数量、希望価格：製品ページで選択可能

製品種別 / 利用ケース

• Lanco型パイプ用ねじ切りダイヘッド
• Lanco型バー用ねじ切りダイヘッド
• Lanco型ボルト用ねじ切りダイヘッド
• Lanco型鉄筋用ねじ切りダイヘッド
• Lanco型ロッド用ねじ切りダイヘッド
• Lanco型PVCパイプ用ねじ切りダイヘッド

仕様

• 1/4"〜1" キャパシティダイヘッド — 6 mm〜25 mm — チェーサー: 3" x 1.3/64 (4個セット)
• 3/8"〜1.1/2" キャパシティダイヘッド — 10 mm〜40 mm — チェーサー: 4" x 1.3/64 (4個セット)
• 1/2"〜2.1/2" キャパシティダイヘッド — 12 mm〜65 mm — チェーサー: 4" x 1.1/4" (4個セット)
• 1"〜4" キャパシティダイヘッド — 25 mm〜100 mm — チェーサー: 4" x 1.1/4" (4個セット) / 5" x 2.1/4" (4個セット)
• 2.1/2"〜6" キャパシティダイヘッド — 65 mm〜150 mm — チェーサー: 5" x 2.1/4" (6個セット)
• 4"〜8" キャパシティダイヘッド — 100 mm〜200 mm — チェーサー: 5" x 2.1/4" (6個セット)

注意

• ダイヘッドは焼入れ処理され、特別に選定された合金鋼で製造されています。
• 手動、半自動および全自動のねじ切り機に適しています。
• クラス3までの公差でのねじ切りを推奨；粗目ピッチのねじを一回送りで切削可能です。

技術仕様

• 製品ファミリー：Lanco型ねじ切りダイヘッド
• メーカー / ブランド：Industrial Machinery Corporation (IMC)
• 構造：特別に選定された合金鋼、焼入れ処理
• タイプ：手動、半自動、全自動機用回転式ダイヘッド
• ねじ公差：クラス3まで
• 能力：粗目ピッチを一回送りで切削可能；広い収束範囲と迅速なセットアップ
• 利用可能な容量（例）：6 mm–25 mm; 10 mm–40 mm; 12 mm–65 mm; 25 mm–100 mm; 65 mm–150 mm; 100 mm–200 mm
• チェーサーセクション / セット：ホルダセットで供給（仕様に例示）
• 典型的な用途：パイプねじ切り、ボルトねじ切り、バーねじ切り、鉄筋ねじ切り、ロッドねじ切り、PVCパイプねじ切り
• 原産国：インド（製造者がページに記載）
