ボルト用ねじ切り機

製品概要

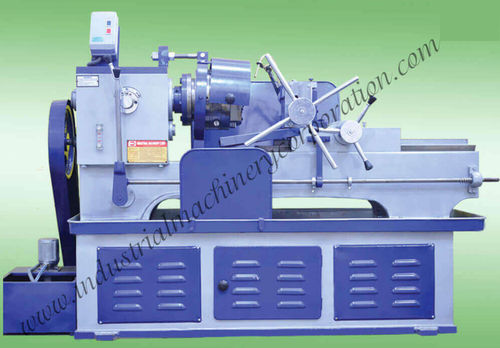

ボルト用ねじ切り機。接線式（タンジェンシャル）HSSチェーサーを用いて、ワークを固定したままダイヘッドを回転させ外径ねじを加工します。BSW、UNF、METRIC、UNC、ACME、BSP、BSPT、NPT 等のねじ形状に対応し、産業用途での精度ある量産に適しています。

構成部品

• ベース
• ヘッドストック
• サドル
• ベッド型またはピラー型クランプバイス
• ダイヘッド

ヘッドストック
鍛造合金鋼製の高剛性構造で、キャリッジ案内との長期的な整列を維持します。軸は熱処理された合金鋼で耐久性に優れます。

サドル
二本のピラーに精密に取り付けられ、ヘッドストック中心に対して滑らかかつ正確に移動します。

エプロン
鋼製ラックと高品質ギアによってサドルへの動力伝達を行います。ギアは高級鋼で製造され信頼性のある伝達を確保します。

バイスのジョー
重荷重ボックスタイプのバイスに熱処理された合金鋼製ジョーを装備。ジョーの動作はサドル上のねじで制御され、ヘッドストック中心に整列します。

IMC ダイヘッドの適用範囲
直径 1/4"〜1"（6 mm〜25 mm）
直径 3/8"〜1.1/2"（10 mm〜40 mm）
直径 1/2"〜2.1/2"（12 mm〜65 mm）
直径 1"〜4"（25 mm〜100 mm）

仕様（モデル別）

• モデルA — 容量 1/4"–1"（6–25 mm、ベッド型）：サドル移動量 10"；主軸回転数 75–140 rpm；2段変速；生産量 60–80 個/時；モーター 3 H.P.；リードスクリュー オプション；質量 約 500 kg。
• モデルB — 容量 3/8"–1.1/2"（10–40 mm、ベッド型）：移動量 13"；回転数 75–140 rpm；2段変速；生産量 60–80 個/時；モーター 3 H.P.；リードスクリュー オプション；質量 約 550 kg。
• モデルC — 容量 1/2"–2.1/2"（12–65 mm、ベッド型）：移動量 22"；回転数 45–90 rpm；2段変速；生産量 70–90 個/時；モーター 7.5 H.P.；リードスクリュー オプション；質量 約 990 kg。
• モデルD — 容量 1"–4"（25–100 mm、ピラー型）：移動量 10"–12"；主軸回転数 40 / 75 / 115 rpm；3段変速；生産量 35–40 個/時；モーター 12.5 H.P.；リードスクリュー 標準装備；質量 約 1600 kg。

選択可能なオプション

• ねじ種: METRIC、ACME、BSW、UNC、UNF、BSP、BSPT、NPT、その他要相談
• ねじ長さ: 最大 4"（100 mm）、最大 12"（300 mm）、最大 24"（600 mm）、カスタム
• ワーク径: 標準範囲 6 mm〜100 mm またはカスタム径
• 購入時期: 即時、1 週間以内、15 日以内、1 か月以内、その他

備考
本機は HSS 接線式チェーサーを切削具として使用します。ワークを固定しダイヘッドを回転させることで、細かく再現性の高い外径ねじを生成します。使用可能なねじ形状は供給されるチェーサーセットに依存します。

技術仕様

• 製品: ボルト用ねじ切り機
• 切削方式: 接線式チェーサー（HSS）
• 対応ねじ種: BSP、MATRIX、BSPT、NPT、UNF、UNC、BSW、ACME、METRIC
• ダイヘッド直径範囲: 1/4"–1"; 3/8"–1.1/2"; 1/2"–2.1/2"; 1"–4"
• サドル移動量オプション: 10"、13"、22"、10"–12"
• 主軸回転数範囲: 75–140; 45–90; 40–75–115 rpm
• 主軸段数: 2 または 3（モデル依存）
• 生産速度: モデルにより 35–90 個/時
• モーター出力: モデルにより 3 H.P.〜12.5 H.P.
• リードスクリュー: オプション / 標準（モデルに依存）
• 重量（約）: モデルにより 500–1600 kg
