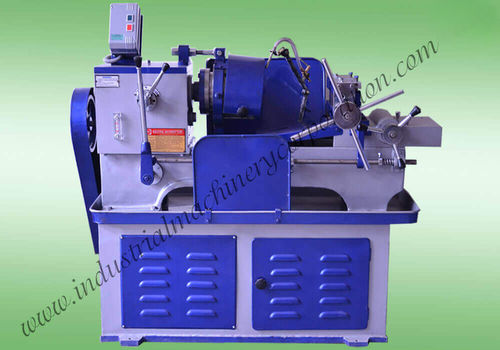

バーねじ切り機

製品概要
この半自動TMT Chaser鉄筋ねじ切り機は、鍛造後のTMTバー（EN8-D標準）の外側ねじ切りを行います。現場および大量生産向けに設計され、6 mm〜65 mmの径をカバーするカラムA/B/Cの3モデルを用意しています。高密度合金と工業用コンポーネントで構成され、長時間運転時の作業時間と保守を低減します。

切削可能なねじ種類

• メートルねじ（Metric）
• BSP
• BSPT
• NPT
• UNF
• UNC
• BSW
• Acmeねじ
• B.S.F.

主な特長

• 連続生産に適した半自動の高速作業
• 安定した性能を提供する高密度合金部品
• 作業場および現場向けの堅牢な構造
• 長時間運転に適した低メンテナンス設計
• 特定のねじ要件に対応するオプションのリードスクリュー

運用／市場情報

• 鍛造後のTMTバーの外側ねじ切りに使用
• 高生産施設や建設現場のヤードに適合
• アブダビ、アルジェリア、オーストラリア、バングラデシュ、ブータン、カナダ、中米、コロンビア、ドイツ、ガーナ、ヨルダン、クウェート、レバノン、マレーシア、モルディブ、メキシコ、ミャンマー、ネパール、ペルー、フィリピン、カタール、サウジアラビア、南オーストラリア、スリランカ、タイ、チュニジア、トルコ、U.A.E.、アメリカ、ベトナムで稼働実績あり

仕様表
モデル：カラムA — 1/4"〜1"（6 mm〜25 mm）（ベッドタイプ）；カラムB — 3/8"〜1 1/2"（10 mm〜40 mm）（ベッドタイプ）；カラムC — 1/2"〜2 1/2"（12 mm〜65 mm）（ベッドタイプ）
サドル移動量：カラムA — 10"；カラムB — 10"〜12"；カラムC — 22"
スピンドル回転数範囲：カラムA — 75〜140 rpm；カラムB — 75〜140 rpm；カラムC — 45〜90 rpm
スピンドル段数：カラムA — 2；カラムB — 2；カラムC — 3
ねじ切り能力：カラムA — 1/4"〜1"；カラムB — 3/8"〜1 1/2"；カラムC — 1/2"〜2 1/2"
時間当たり生産量：カラムA — 60〜80；カラムB — 60〜80；カラムC — 70〜90
必要馬力：カラムA — 3 H.P.；カラムB — 3 H.P.；カラムC — 7.5 H.P.
リードスクリュー：オプション（全カラム）
重量（約、kg）：カラムA — 500；カラムB — 550；カラムC — 990

技術仕様

• モデルバリアント：カラムA（6–25 mm）、カラムB（10–40 mm）、カラムC（12–65 mm）
• サドル移動量：10" / 10"–12" / 22"（モデルによる）
• スピンドル回転数範囲：75–140 rpm（A & B）、45–90 rpm（C）
• スピンドル段数：2（A & B）、3（C）
• ねじ切り能力：モデルにより最大1/4"–2 1/2"
• 生産速度：モデルにより60–90本/時間
• 電力：3 H.P.（A & B）、7.5 H.P.（C）
• リードスクリュー：オプション
• 重量（約）：500 / 550 / 990 kg（モデル別）
