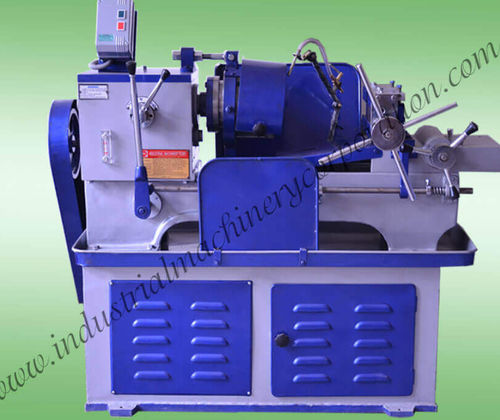

高速ねじ切り機

製品説明
Industrial Machinery Corporation は、接線式チェーサーまたはダイヘッドを用いて棒材やロッドの外ねじを加工する IMC バーねじ切り機を提供します。ワークは固定され、ダイヘッドやチェーサーが回転して BSW、NPT、UNF、メートル、UNC、ACME、BSF などの均一な外ねじを成形します。

工程

• 準備：棒材を清掃・検査し、真直性と欠陥の有無を確認します。
• 調整：必要なピッチ、直径、長さに合わせて機械を設定します。
• ねじ切り：部材を確実にクランプし、ダイヘッドまたはチェーサーが棒材の周りを回転してねじを切削／成形します。
• 仕上げ：部品を取り外し、バリ取りと品質検査を行います。

主な特長

• 生産向けの高速かつ高精度なねじ切り
• 多様なねじ種に対応する交換可能なヘッドおよびチェーサー
• 1/4"〜2.1/2"（6 mm〜65 mm）の径に対応するモデル群
• ベッドタイプの堅牢な構造で安定した繰り返し加工が可能
• セットアップや治具交換が容易な操作系
• 安全カバーや保護装置を標準装備
• 低メンテナンス設計、一部モデルは携帯性を確保
• 特定の生産要件に応じたカスタマイズ対応

用途

• 建設：コンクリート用のねじ棒や構造接続
• 製造：機械や装置向けのねじ付バーや部品の加工
• 一般産業：棒材に対する安定した外ねじ加工が必要な用途全般

Range of IMC Die-Head
1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2" (6 mm–25 mm | 10 mm–40 mm | 12 mm–65 mm)

接線式チェーサー
IMC の接線式チェーサーは、輸入された高速度工具鋼で製造され、金属組織と熱処理を管理しています。チェーサーは個別部品が交換可能で、損傷した要素のみを交換できます。

仕様

• モデル：1/4" to 1"（6 mm〜25 mm）；3/8" to 1.1/2"（10 mm〜40 mm）；1/2" to 2.1/2"（12 mm〜65 mm）
• サドル移動量（モデル別）：10", 13", 22"
• 主軸回転範囲：75–140 rpm（小型モデル）、45–90 rpm（最大モデル）
• 主軸段数：2
• ねじ切り能力：上記モデル範囲に準拠
• 生産量：モデルにより約60〜90個/時
• 必要動力：3 H.P.（2つの小型モデル）、7.5 H.P.（最大モデル）
• リードスクリュー：オプション
• 概算重量：500 kg、550 kg、990 kg（モデル別）
