自動ねじ切り機

手動式油圧式

製品概要

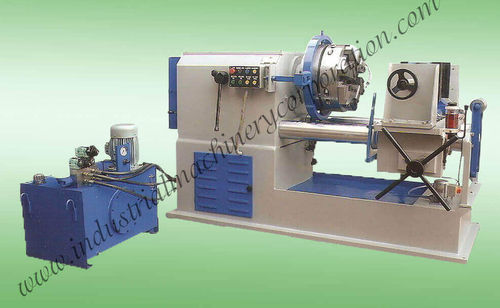

コラム型の油圧式パイプねじ切り機。操作はパネルから自動／手動で行えます。パワーパックと5つの専用油圧シリンダーを装備。オプションのPLC制御によりねじ長さを自動維持し、他の設定を変更せずにワンクリックでねじ長さを切替可能です。

主な機能詳細

• 制御：操作パネルによる自動／手動運転。ねじ長さ自動制御と迅速な切替が可能なPLCオプション。
• 油圧系：パワーパックと、パイプのクランプ、リードスクリューの作動、ダイヘッドの移動／位置決め、ダイヘッドの開閉、作業停止（ねじ長さ維持）を担う5つの独立した油圧シリンダー。
• 機械タイプ：自動開閉機構を備えたコラム型で、手作業を低減。

IMCダイヘッドの範囲

• 1/2" ～ 2.1/2"（12～65 mm）
• 1" ～ 4"（25～100 mm）
• 2.1/2" ～ 6"（65～150 mm）
• 4" ～ 8"（100～200 mm）

選択可能なオプション

• ねじ種別：BSP、BSPT、NPT、BSW、その他
• ねじ長さ：最大4"（100 mm）、最大12"（300 mm）、最大24"（600 mm）、その他
• 加工径：3/8"～2"（10～50 mm）、1/2"～2.1/2"（12～65 mm）、1"～4"（25～100 mm）、2.1/2"～6"（65～150 mm）、4"～8"（100～200 mm）、その他
• 購入時期：即時、1週間以内、15日以内、1か月以内、その他
• 想定価格：ユーザー入力欄

仕様
モデル：
1/2" ～ 2.1/2"（12 mm ～ 65 mm）（コラム型）
1" ～ 4"（25 mm ～ 100 mm）（コラム型）
2.1/2" ～ 6"（65 mm ～ 150 mm）（コラム型）
4" ～ 8"（100 mm ～ 200 mm）（コラム型）

サドル移動量：12" - 16" / 10" - 12" / 8" / 8"
主軸回転数範囲：60-90-120 / 40-75-115 / 25-50 / 25-50
主軸段数：3 / 3 / 2 / 2
ねじ立て能力：1/2" ～ 2.1/2" / 1" ～ 4" / 2.1/2" ～ 6" / 4" ～ 8"
生産量（時間あたり）：70-90 / 35-40 / 20-25 / 15-20
必要動力（960 RPM）：7.5 H.P. / 12.5 H.P. / 15 H.P. / 20 H.P.
リードスクリュー：全モデル自動
重量（kg）約：990 / 1600 / 1900 / 2500

設計・性能に関する注意
本機は業界標準に準拠して設計されており、出力、サドル移動量、ねじ立て能力、主軸回転数範囲、生産能力など、用途に応じた複数モデルを用意しています。コラム型と自動開閉機構により手作業を削減し、稼働効率を向上させます。

技術仕様

• モデルA：1/2" ～ 2.1/2"（12 mm ～ 65 mm）- コラム型；サドル移動：12"-16"；主軸速度：60-90-120；段数：3；ねじ立て能力：1/2" ～ 2.1/2"；生産/h：70-90；動力（960 RPM）：7.5 H.P.；リードスクリュー：自動；重量：約990 kg。
• モデルB：1" ～ 4"（25 mm ～ 100 mm）- コラム型；サドル移動：10"-12"；主軸速度：40-75-115；段数：3；ねじ立て能力：1" ～ 4"；生産/h：35-40；動力（960 RPM）：12.5 H.P.；リードスクリュー：自動；重量：約1600 kg。
• モデルC：2.1/2" ～ 6"（65 mm ～ 150 mm）- コラム型；サドル移動：8"；主軸速度：25-50；段数：2；ねじ立て能力：2.1/2" ～ 6"；生産/h：20-25；動力（960 RPM）：15 H.P.；リードスクリュー：自動；重量：約1900 kg。
• モデルD：4" ～ 8"（100 mm ～ 200 mm）- コラム型；サドル移動：8"；主軸速度：25-50；段数：2；ねじ立て能力：4" ～ 8"；生産/h：15-20；動力（960 RPM）：20 H.P.；リードスクリュー：自動；重量：約2500 kg。
• 油圧システム：パイプのクランプ、リードスクリューの作動、ダイヘッドの移動／位置決め、ダイヘッドの開閉、作業停止（ねじ長さ維持）を担う5つの独立した油圧シリンダー。
