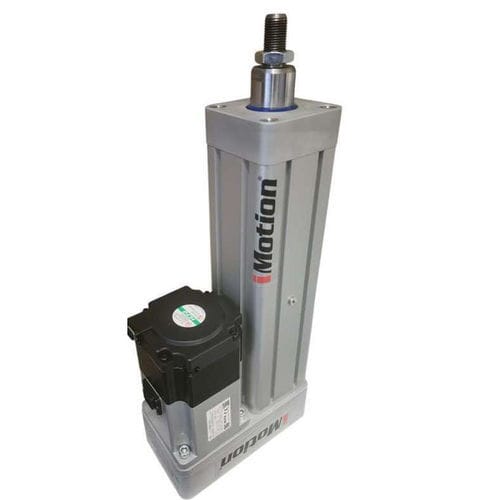

電動シリンダ IMTK 40

スクリューボールねじIP54

概要
IMTK 40は、コンパクトな産業用機械向けに制御された電動直線運動を提供します。ボディはサイズ40、ボールねじの選択肢が2種類あり、モーターはインラインまたは並列取り付けが可能で、狭小スペースの生産設備やOEM機械への組込に適しています。

主要性能値

• 定格駆動力: 900 N
• 最大速度: 500 mm/s（ねじおよびモーターに依存）
• 標準最大ストローク: 600 mm
• 繰返し精度: <0.03 mm
• 最大加速度: 12 m/s²

主な特徴 / 利点

• ボールねじの選択肢（12x5、12x10）により必要な力・速度に対応
• インラインまたは並列のモーター取り付けで機械レイアウトに柔軟に対応
• 高い動的許容荷重（ねじ選定により最大5,000 N）
• 設置スペースが限られた場所に適したコンパクトなサイズ40ボディ
• 高サイクル生産向けに最大12 m/s²の加速度を実現
• 保護等級は標準IP54、厳しい環境向けにIP65オプションあり
• 機械指令2006/42/ECに準拠する設計

技術仕様 / 一般データ
シリンダーサイズ: 40
利用可能なねじピッチ: 5 / 10 mm
標準最大ストローク: 600 mm
最大加速度: 12 m/s²
繰返し精度: <0.03 mm
保護等級: IP54（IP65オプション）
モーター取付: インラインまたは並列
適合: 機械指令 2006/42/EC

ねじオプション別性能
ねじ寸法: 12x5 — 動的許容荷重: 5,000 N — 静的許容荷重: 8,600 N — 最大速度*: 250 mm/s — 定格力: 900 N
ねじ寸法: 12x10 — 動的許容荷重: 4,400 N — 静的許容荷重: 7,700 N — 最大速度*: 500 mm/s — 定格力: 900 N
* 最大速度はモーター回転数および適用条件に依存します。

寸法（例）
インラインモーター取り付け — 主要寸法
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

並列モーター取り付け — 主要寸法
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

用途

• 包装機械
• 組立て自動化
• ピック＆プレースシステム
• コンパクトなOEM機械
• 空気圧シリンダーの置換/コンバージョン
• 軽負荷の産業位置決め

注意

• 速度値は参考モーター回転数3,000 rpmに基づきます。最終選定時には負荷、ストローク、サイクルタイム、取り付け条件を総合評価してください。
• 総アセンブリ長を計算する際は、寸法Aに選択したストローク値を加えてください。

特性 / 技術仕様

• 型式シリーズ: IMTK 40
• シリンダーサイズ: 40
• 利用可能なねじピッチ: 5 mm、10 mm
• 標準最大ストローク: 600 mm
• 基準モーター回転数: 3,000 rpm（この基準で速度値を算出）
• 典型的最大速度: 最大500 mm/s（ねじとモーター選定による）
• 最大加速度: 12 m/s²
• 繰返し精度: <0.03 mm
• 定格駆動力: 900 N
• 動的/静的許容荷重（12x5）: 5,000 N / 8,600 N
• 動的/静的許容荷重（12x10）: 4,400 N / 7,700 N
• 保護等級: 標準IP54、オプションでIP65
• モーター取付: インラインまたは並列
• 適合: 機械指令 2006/42/EC
