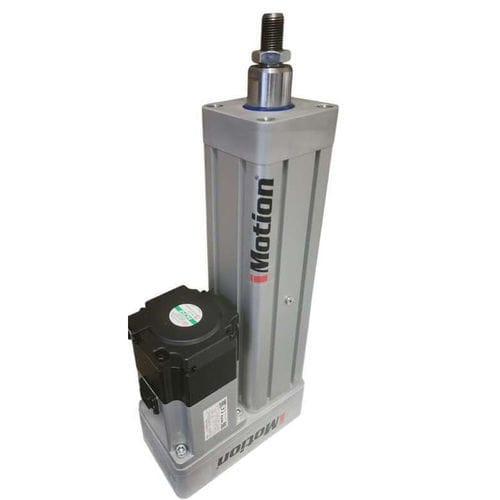

電動シリンダ IMTK 63

ボールねじサーボモーターIP54

概要
IMTK 63は、投資コストを抑えつつ高い推力を必要とするコンパクト機械向けに信頼性の高い電動駆動を提供するよう設計されています。コンパクトな63サイズの本体、ボールねじ16x5および16x10の2種類、インラインまたはパラレルのモータ取付、高い荷重容量により大量生産向けアプリケーションに適します。

主要性能値

• 定格作動力: 2000 N
• 最大速度: 500 mm/s（ねじおよびモータに依存）
• 標準最大ストローク: 1000 mm
• 繰返し精度: <0.03 mm

特長

• ボールねじ2仕様: 16x5 および 16x10（力・速度に応じて選択）
• 高い動的許容荷重: ねじにより最大10,700 N
• コンパクト機への組込み: 高い力を必要とするコンパクト設計に適合
• モータ配置: インラインまたはパラレル取付
• 高加速度: 大量サイクルに対応する最大12 m/s²
• 保護等級: 標準IP54、オプションでIP65

一般データおよびねじ別性能（表）
一般データ
シリンダーサイズ: 63
ねじリード: 5 / 10 mm
標準最大ストローク: 1000 mm
最大加速度: 12 m/s²
繰返し精度: <0.03 mm
保護等級: IP54; IP65オプション
モータ取付: インラインまたはパラレル
適合: 機械指令 2006/42/EC

ねじオプション別性能
ねじ: 16x5 · 動的許容荷重: 8,100 N · 静的許容荷重: 12,400 N · 最高速度*: 250 mm/s · 定格力: 2000 N
ねじ: 16x10 · 動的許容荷重: 10,700 N · 静的許容荷重: 17,000 N · 最高速度*: 500 mm/s · 定格力: 2000 N

注
* 最高速度は選択したモータの回転数および使用条件に依存します。

主要寸法（代表値）
インラインモータ取付（寸法：mm）
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

パラレルモータ取付（寸法：mm）
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

取付・モータオプション

• インラインモータ取付（コンパクトなインライン配置）
• パラレルモータ取付（パラレル配置）
• 一般的な産業用サーボ/ステップモータに対応。インライン/パラレルで柔軟に統合可能

用途

• 包装機械
• 組立自動化
• ピック＆プレースシステム
• コンパクトなOEM機械
• 空気圧シリンダーからの置換
• 軽負荷の産業用位置決め

特性 / 技術仕様

• 型名: IMTK 63
• ブランド: iMotion
• シリンダーサイズ: 63
• ねじリード（選択可）: 5 mm、10 mm（ボールねじ）
• 標準最大ストローク: 1000 mm
• 最大加速度: 12 m/s²
• 繰返し精度: <0.03 mm
• 定格作動力: 2000 N
• 最高速度 (16x5): 250 mm/s
• 最高速度 (16x10): 500 mm/s
• 動的許容荷重 (16x5): 8,100 N
• 静的許容荷重 (16x5): 12,400 N
• 動的許容荷重 (16x10): 10,700 N
• 静的許容荷重 (16x10): 17,000 N
• 保護等級: 標準IP54; IP65オプション
• モータ取付: インラインまたはパラレル
• 適合: 機械指令 2006/42/EC
