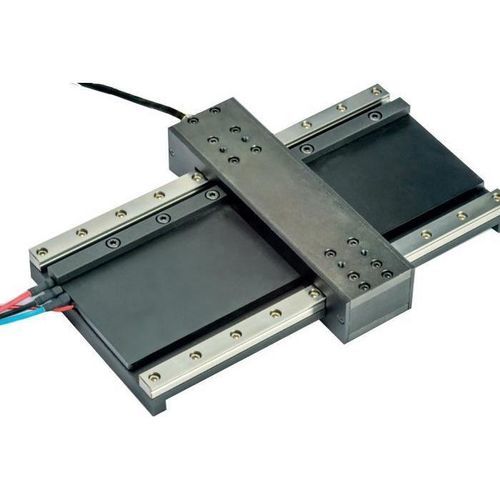

鉄芯リニアモーター LM Series

核なしU字型ダイレクトドライブ

製品概要
INFRANORのリニアモータは、非常に高いダイナミクスと精度を目的とした直動型アクチュエータです。コアレス（U字形）と鉄心（アイアンコア）タイプを用意し、急速な加速、高いピーク速度、幅広い推力レンジを提供します。高精度CNC、ウェーハ処理、または高速産業オートメーションに適しています。

対応シリーズ（概要表）
属性 | 製品 | 冷却 | 推力 [N]（ピーク / 連続） | ピーク速度 [m/s] | 精度（往復再現性 [µm]） | 保護等級 | 表記
CORELESS リニアモータ（U字）— コギングほぼゼロで最高のダイナミクスと極めて高い精度を実現。 | image: lm-series.png | 空冷 | 最大600 / 最大100 | 最大5 | 最大+0.2 | 標準 | LMシリーズ
DLMU シリーズ — 高いピーク推力を持つコアレスバリアント。 | image: ld-series.png | 空冷 | 最大16,200 / 最大2,340 | 最大6 | 最大+1 | 標準 | DLMUシリーズ
鉄心型リニアモータ — 大きな力、加速度、速度に対応（DLMF‑Wは水/油冷却対応）。 | image: ls-w-series.png | 水／油冷却 | 最大14,700 / 最大6,490 | 最大6 | 最大+2 | IP65 | DLMF‑Wシリーズ
DLMF（空冷鉄心）— コンパクトな鉄心タイプ。 | image: ls-series.png | 空冷 | 最大3,333 / 最大1,200 | 最大6 | 最大+2 | 標準 | DLMFシリーズ
リニアモータモジュール — 長ストローク、高剛性および高荷重比。組込みが容易。 | image: ls-m-series.png | 空冷 | 最大1,859 / 最大707 | 最大6 | 最大+3 | 標準 | HZMシリーズ

用途

• ハイエンドCNC機械および超精密加工
• ウェーハ処理および半導体の取り扱い
• 高速移動と高推力を必要とする産業用オートメーション

特長 / 技術仕様

• 駆動方式：直動式リニアモータ（U字コアレスおよび鉄心タイプ）
• 高ダイナミクス：高速加速と高いピーク速度に対応（シリーズにより典型的なピーク速度は最大6 m/s）
• 推力範囲：小さな連続/ピーク推力（例：LMシリーズは連続最大100 N / ピーク最大600 N）から非常に大きな推力（例：DLMUシリーズはピーク最大16,200 N、DLMF‑Wはピーク最大14,700 N）まで
• 冷却オプション：空冷（多くのシリーズ）、水／油冷却（DLMF‑Wシリーズ）
• 精度（往復再現性）：コアレスLMシリーズは+0.2 µmまで；その他はモデルにより+1 µm、+2 µm、+3 µmまで
• 保護等級：標準または水／油冷却タイプはIP65
• モジュール：長ストローク用モジュール（HZMシリーズ）は高剛性と高荷重比を提供
