モーター駆動円テーブル SDD-465-75-2.2

横型縦型コンパクト

概要

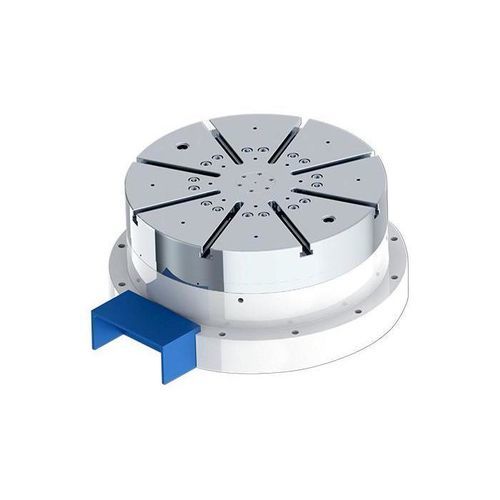

SDDシリーズの単軸水平・垂直回転テーブルは、遊びのないトルクモーターと設計された軸受構造を組み合わせています。モーターハウジングと位置決めシステムは、高い位置決め精度と長い使用寿命の要件を満たすよう設計・製造されています。革新的なクランプ構造によりコンパクトな設計が可能で、従来のディスクブレーキに比べ応答性と剛性が向上しています。

特長

• 遊びのないダイレクトドライブ式トルクモーター
• 高負荷・長時間運転でも安定したトルク特性
• 自動化された加工に適した高速かつ動的な応答
• 静音かつ安定した作動、長寿命

使用可能モデル（表）
画像 | 最高回転数 [rpm] | 最大トルク [Nm] | 出力 S1 [kW] | 外径 [mm] | センター高さ [mm] | 最大荷重 [kg] | 組込みシステム | 型式 | PDFダウンロード
SDD-465-75-2.2-1.png | 75 | 859,5 | 2,2 | 465 | / | 1000 | Siemens | SDD-465-75-2.2 | SDD-465-75-2.2.pdf
SDD-465-75-2.2-2.png | 200 | 748 | 5,3 | 255 | 160 | 120 | Fanuc | SDD-255-200-5.3 | SDD-235-200-5.3.pdf
SDD-180-250-1.35A.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Fanuc | SDD-180-250-1.35A | SDD-180-250-1.35A.pdf
SDD-180-250-1.35B.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Siemens | SDD-180-250-1.35B | SDD-180-250-1.35B.pdf
SDD-180-250-1.35C.png | 250 | 276 | 1,35 | 180 | 135 | 50 | Mitsubishi | SDD-180-250-1.35C | SDD-180-250-1.35C.pdf
SDD-125-400-0.42.png | 400 | 112,8 | 0,42 | 125 | 110 | 30 | Fanuc, Mitsubishi, Siemens | SDD-125-400-0.42 | SDD-125-400-0.42.pdf

技術仕様

• 製品ファミリ：Single Axis Direct Drive Series (SDD)
• 駆動方式：トルクモーター（ダイレクトドライブ）、遊びなし
• 設計：革新的なクランプ構造を備えた水平・垂直回転テーブル
• 主な特性：高い位置決め精度、高い安定性、迅速な応答、省エネ運転、長寿命
• 代表データ：上表参照（最高回転数、最大トルク、出力 S1、直径、センター高さ、最大荷重、組込みシステム）
• 典型的な組込み制御：Siemens、Fanuc、Mitsubishi（機種による）
• 最大荷重の例：最大1000 kg（SDD-465-75-2.2）
