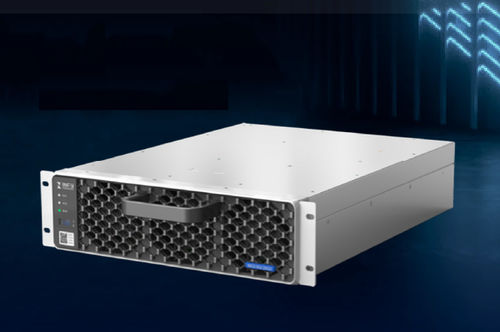

ACDC出力モジュール REG1K5125G2

製品概要
REG1K5125G2は、Megawatt Charging System（MCS）向けのAC‑DCパワーモジュールで、可変力率（VPF）機能を備え、力率調整および無効電力補償に対応する電気自動車急速充電用途向けに設計されています。中性線のない3相AC入力用に設計され、広いPF調整範囲、広範な無効電力補償、高効率、高い電力密度、低高調波歪を実現します。認証：TUV CE、cTUVus。

主な特長

• 1500 V MCS充電電圧要件に準拠
• 定格出力：50 kW；PF可変範囲：0.8 進み〜0.8 遅れ；無効電力補償：最大±50 kVar
• G2プラットフォームモジュールに対応したラック実装
• ピーク効率 ≥97.7％；定格負荷効率 ≥97％（@1500 V）
• 保護向上のためのコンフォーマルコーティングおよび封入
• 広範なDC出力範囲：150 Vdc–1500 Vdc

性能データ

• 出力電力と力率の関係
• 出力電力と周囲温度の関係
• 出力電力と入力電圧の関係
• 出力電圧と出力電流の関係

技術仕様
動作環境
動作温度：-40°C〜+75°C（55°C超でデレーティング）
輸送/保管温度：-40°C〜+70°C
相対湿度：≤95％RH、結露しないこと
高度：最大2000 m
大気圧：79 kPa〜106 kPa
冷却方式：強制空冷
騒音：標準モード ≤80 dB；低騒音モード ≤65 dB；サイレントモード ≤55 dB

AC入力
周波数：45 Hz〜65 Hz
入力：3相+PE、260 Vac〜530 Vac（定格 380 Vac / 480 Vac）
最大入力電流：95 A
力率：≥0.99
PF調整範囲：0.8 進み〜0.8 遅れ
動作モード：標準、定常PF制御、無効電力補償、能動・無効混合出力の4モード
無効電力補償：-50 kVar〜+50 kVar
待機電力：<10 W
THDi：≤5％

DC出力
最大出力電力：50 kW
出力電圧範囲：150 Vdc〜1500 Vdc
定電力電圧範囲：400 Vdc〜1500 Vdc
電流：0〜125 A
電圧制御精度：< ±0.5％
電流制御精度：≤ ±1％
電流共有：≤ ±3％
ピーク効率：≥97.7％
定格効率：≥97％ @1500 V

制御
通信：CANバス、最大40モジュール並列
表示：緑LED＝正常、黄LED＝アラーム、赤LED＝故障
アドレス表示：自動アドレス識別、パネルダイヤルでグループ設定
非常停止（ESTOP）：5 V〜15 V ドライ接点リレー入力；出力電圧は300 ms以内に1500 Vdcから<60 Vdcに低下

アラームおよび保護
入力過圧/低圧：自動シャットダウン；電圧復帰でスタンバイに入り、監視ユニットからの起動コマンドで出力復帰
出力過電圧：自動シャットダウン；電圧復帰後に手動再起動
過電流/短絡：自動シャットダウン；解除後はスタンバイに入り、起動コマンドで復帰
入力過熱：自動シャットダウン；温度復帰後はスタンバイに入り、起動コマンドで復帰

信頼性と安全性
認証：TUV CE、cTUVus
EMC/EMI：EN IEC 61851-21-2:2021 クラスB
安全規格：IEC 61851-1:2023；EN IEC 61851-1:2019；EN 61851-23:2014；IEC 61851-23:2023；UL 2202:2022
MTBF：>300,000 時間

機械的仕様
外形寸法（W×D×H）：300 × 416 × 84 mm
重量：≤20 kg

モデル概要

• モデル：REG1K5125G2
• 最大出力：50 kW
• 出力電圧範囲：150 Vdc–1500 Vdc（定電力範囲 400 Vdc–1500 Vdc）
• 最大出力電流：125 A
• PF調整範囲：0.8 進み〜0.8 遅れ；無効電力補償 ±50 kVar
• ピーク効率 ≥97.7％；定格効率 ≥97％ @1500 V
• AC入力：3相+PE、260 Vac〜530 Vac（定格 380 Vac/480 Vac）、最大入力電流 95 A
• 通信：CANバス、最大40モジュール並列
• 認証：TUV CE、cTUVus
• 外形寸法：300 × 416 × 84 mm；重量 ≤20 kg
