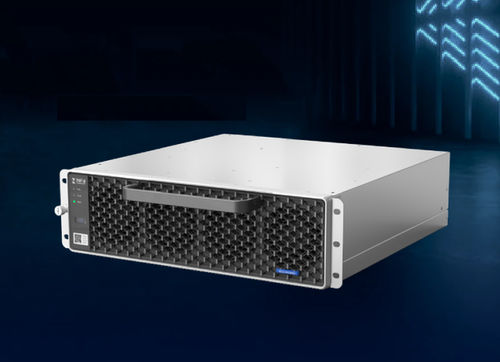

電動車両用昇圧器モジュール REG1K0200G

EVDC急速

製品概要
REG1K0200Gは、高出力のAC/DC充電モジュールで、EV急速充電ステーション向けに設計されています。可変力率（VPF）機能に対応し、3相4線のAC入力で最大62.5 kWのDC出力（200 Vdc〜1000 Vdc）を供給します。EMC/EMIクラスBに適合し、TUV CE、cTUVus、KCの認証を取得しています。

主な特徴

• 入力AC接点器を統合し、待機時に無効電力ゼロを実現
• 可変力率（VPF）、PFは0.8進み〜0.8遅れで調整可能
• 高効率：ピーク ≥97.5%、定格負荷時 ≥97%
• コンフォーマルコーティングおよび接着充填により耐久性を向上
• 定格DC出力62.5 kW、最大無効電力補償±62.5 kVar
• EMC/EMIクラスB準拠

性能曲線
含まれる図：出力電力と入力電圧；出力電圧と出力電流；出力電力と周囲温度。

技術仕様

• 動作環境
  - 動作温度：-40°C〜+75°C、55°C以上で出力制限あり
  - 輸送/保管：-40°C〜+75°C
  - 相対湿度：≤95%RH、結露しないこと
  - 高度：最大4000 m
  - 大気圧：79 kPa〜106 kPa
  - 冷却方式：強制空冷
  - 保護等級：IP20
  - 騒音：標準 ≤65 dB、低騒音モード ≤60 dB、サイレントモード ≤55 dB
• AC入力
  - 周波数：45 Hz〜65 Hz
  - 入力電圧：3相＋PE、260 Vac〜530 Vac
  - 定格電圧：380/400/480 Vac
  - 最大入力電流：120 A
  - 力率：≥0.99
  - PF調整範囲：0.8進み〜0.8遅れ
  - 無効電力補償：-62.5 kVar〜+62.5 kVar
  - 待機時消費電力：<8.2 W
  - 無効電力ゼロの待機を実現する入力AC接点器内蔵
  - THDi：≤5%
• DC出力
  - 最大出力：62.5 kW
  - 出力電圧範囲：200 Vdc〜1000 Vdc
  - 定電力電圧範囲：312.5 Vdc〜1000 Vdc
  - 出力電流：0〜200 A
  - 電圧制御精度：<±0.5%
  - 電流制御精度：≤±1%
  - 電流分配：<±1%
  - ピーク効率：≥97.5%
  - 定格効率：≥97%
• 制御
  - 通信：CANバス、最大40台の電源モジュール並列接続可
  - インジケータ：緑LED＝正常、黄LED＝アラーム、赤LED＝故障
  - アドレス表示：自動アドレス認識、グループ設定用のパネルダイヤルスイッチ
  - ESTOP：5V/12V 無電圧接点リレートリガー（トリガー時に出力電圧が低下）
• アラームと保護
  - 入力過電圧/低電圧：自動シャットダウン。電圧が正常に戻ると待機状態になり、監視ユニットの起動コマンドが必要で出力を復帰
  - 出力過電圧：自動シャットダウン。電圧正常化後に手動再起動
  - 過電流/短絡：自動シャットダウン。状態解除で待機になり、監視ユニットの起動コマンドが必要で出力を復帰
  - 過温：自動シャットダウン。温度が正常に戻ると待機になり、監視ユニットの起動コマンドが必要で出力を復帰
• 信頼性と安全
  - 認証：TUV CE、cTUVus、KC
  - EMC/EMI：EN IEC 61851-21-2:2021 クラスB
  - 安全規格：IEC 61851-1:2023、IEC 61851-23:2023、EN IEC 61851-1:2019
  - MTBF：>300,000時間
• 機械的パラメータ
  - 寸法（W×D×H）：385 mm × 403 mm × 110 mm
  - 重量：28 kg
