プロペラポンプ INDAR H水廃水海水
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- プロペラ
- 流体
- 水, 廃水, 工業用水用, 海水
- 駆動
- 電動
- 呼び水
- 水中
- 移動性
- 据え置き型
- 分野
- 産業用, 水処理用, オフショア用, 鉱業用
- 材質
- ステンレス製, 鋳鉄製
- 電圧
- 380V
- その他の特徴
- 高効率, 調整可能, 大容量, ノンクロッグ形, 軸流, 圧力センサー付
- 流量
最少: 600 l/s
(158.50323 us gal/s)最大: 6,000 l/s
(1,585.03231 us gal/s)- ヘッド
最少: 1 m
(3'03" )最大: 30 m
(98'05" )- 出力
最少: 50 kW
(67.98 hp)最大: 2,500 kW
(3,399.05 hp)
詳細
概要

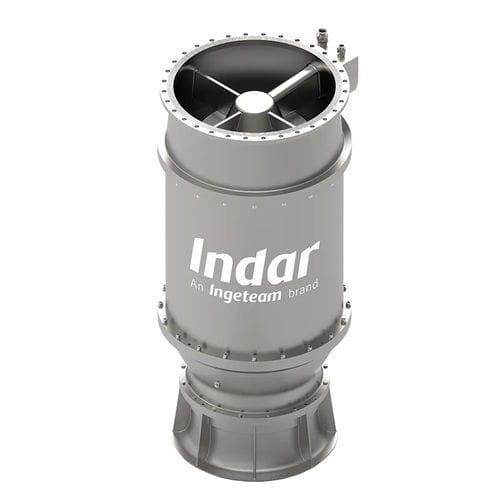

INDAR H はモノブロック構造の縦型軸流潜水ポンプで、軸流インペラーまたは可変ピッチプロペラを潜水モーターに接続しています。モーター・ポンプ一体は吐出配管内に設置され、ポンプユニットの正しい位置決めとセンタリングを行います。
技術データ（概要）
主要データ
特長 / 機能
設置
用途
製品群
技術仕様
INDAR H はモノブロック構造の縦型軸流潜水ポンプで、軸流インペラーまたは可変ピッチプロペラを潜水モーターに接続しています。モーター・ポンプ一体は吐出配管内に設置され、ポンプユニットの正しい位置決めとセンタリングを行います。
技術データ（概要）
- 型式: INDAR H
- メーカー: Ingeteam
- 流量: 600 l/s - 6000 l/s
- 揚程: 1 m - 30 m
- 出力: 50 kW - 2500 kW
- 電圧: 380 V / 13800 V
- 回転数: 100 rpm - 1800 rpm
- 材料: 鋳鉄、ステンレス鋼 316、デュプレックス、スーパー・デュプレックス
- 構成タイプ: 自由吐出、加圧吐出またはフランジ吐出、アンチサイフォン吐出、長い吐出配管、ジャケット付きのH型設計
主要データ
- 低圧および中圧電源の両方に対応。
- 上下水道・産業用途に適合。
特長 / 機能
- 縦型軸流の潜水ポンプ設計。
- エア充填または水充填のモーター。
- 固形物／ボール等の大きな通過径を確保し、閉塞を低減。
- 設置・撤去を容易にする係留フック。
- 温度、振動、湿度センサーを装備可能。
- モーターとインペラーは共通軸。
- ケーブルは配線・保護され、揚水に直接接触しない構造。
- 冷却システムを内蔵。
- 低〜中揚程域での大流量運転向けに設計。
設置
- H型のコンパクト設計により、吐出配管でユニットを正しく位置決めでき、設置が容易。水平方向での運転も可能。
- 一般的な設置形態：
- 自由吐出：最も簡単な方法で、吐出配管のオーバーフローにより揚送を行う。
- 加圧吐出：停止時の逆流を防ぐために逆止弁を使用するレイアウト。吐出側の水位変動が大きい場合に一般的。
- サイフォン吐出：サイフォン効果により揚送時のエネルギー消費を大幅に低減できる。
- ドライ設置：配管直列設置により運転中にポンプへアクセス可能。
用途
- 上流・洋上（探査および生産）
- ミッドストリーム（輸送および貯蔵）
- ダウンクリーム（製油所および石油化学プラント）
- 上水供給
- 海水淡水化
- 産業冷却
- 揚水式蓄電（Pumped Storage）
- 鉱業
- 新設発電（グリーンフィールド）
- 既存プラントおよび改修
- 潮汐発電設備
製品群
- INDAR Submersible Pumps
- Vertical Axial Pump
- Pumps
- Wire to Water
技術仕様
- 流量: 600 l/s - 6000 l/s
- 揚程: 1 m - 30 m
- 出力: 50 kW - 2500 kW
- 電圧: 380 V / 13800 V
- 回転数: 100 rpm - 1800 rpm
- 材料: 鋳鉄、ステンレス鋼 316、デュプレックス、スーパー・デュプレックス
- 構成タイプ: 自由吐出、加圧吐出またはフランジ吐出、アンチサイフォン吐出、長い吐出配管、H型設計（ジャケット付き）
