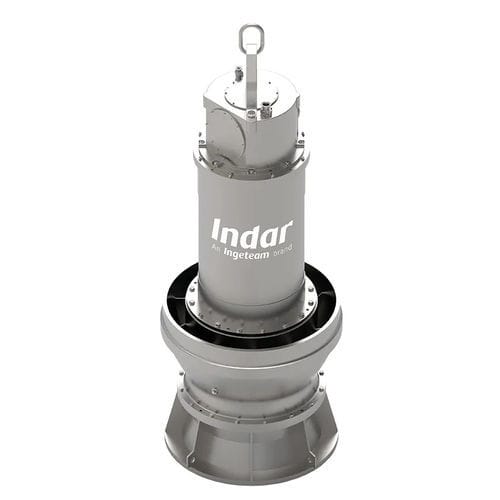

インペラポンプ INDAR HE

水海水工業用水用

概要
INDAR HEは、モノブロック構造の垂直軸サブマーシブルポンプで、サブマーシブルモーターと直結しています。効率的な冷却システムにより、過酷な環境条件下でも連続運転が可能です。使用可能な出力範囲：50 ～ 2,500 kW。

主な特長

• 垂直軸のサブマーシブルポンプ設計。
• モーター：エア充填または水充填のオプション。
• 軸流羽根または可変ピッチ羽根設計。大きな通過開口により閉塞を防止。
• 共通軸設計。
• 据付・取り外しを容易にするアンカーフック。
• 温度・振動・湿度センサーを内蔵。
• 低揚程で大流量を得られる設計。

設置
HEタイプのコンパクトな設計により設置が容易です。機種は水平設置での運転も可能です。一般的な設置方式は以下の通りです：

• フリーディスチャージ：吐出管のオーバーフローによる揚送。
• 加圧ディスチャージ：停止時の逆流を防ぐ逆止弁を組込む方式。
• サイフォンディスチャージ：サイフォン効果により揚送時のエネルギー消費を大幅に低減。

用途

• アップストリームおよびオフショア（探査・生産）
• ミッドストリーム（輸送・貯蔵）
• ダウンサトリーム（製油所・石油化学プラント）
• 給水
• 海水淡 desalination（淡水化）
• 産業用冷却
• 揚水式蓄電（ポンプ貯蔵）
• 鉱業
• 新設プラント
• 既設プラント
• 潮力発電

技術データ
INDAR HE
流量：600 l/s - 6,000 l/s
揚程：1 m - 30 m
出力：50 kW - 2,500 kW
電圧：380 V / 13,800 V
回転速度：100 rpm - 1,800 rpm
材質：鋳鉄、ステンレス鋼316、デュプレックス、スーパー・デュプレックス
構成タイプ：フリーディスチャージ、逆止弁付き加圧ディスチャージ、サイフォンディスチャージ、ロングパイプディスチャージ；H型スリーブ式、ベル型コンパクト設計

仕様

• 型式：INDAR HE
• 流量範囲：600 l/s ～ 6,000 l/s
• 定格揚程：1 m ～ 30 m
• 出力範囲：50 kW ～ 2,500 kW
• 使用可能電圧：380 Vおよび13,800 V（低・中圧）
• 回転数範囲：100 rpm ～ 1,800 rpm
• 主な構造材料：鋳鉄、ステンレス鋼316、デュプレックス、スーパー・デュプレックス
• 構成：フリーディスチャージ、逆止弁付き加圧ディスチャージ、サイフォンディスチャージ、ロングパイプディスチャージ；H型スリーブ、ベル型コンパクト設計
• モータータイプ：サブマーシブルモーター、エア充填または水充填モーターの選択肢あり
• 設計上の特長：軸流羽根または可変ピッチ羽根、大きな通過開口（閉塞防止）、共通軸
• 計装：温度・振動・湿度センサー
• 据付/取扱装備：据付・取り外しを容易にするアンカーフック
• 代表的な用途：上下水道・産業用、オフショア、輸送/貯蔵、淡水化、産業冷却、鉱業、揚水式蓄電、新設および既設プラント、潮力発電
• 冷却システムにより過酷な環境条件下でも連続運転が可能
