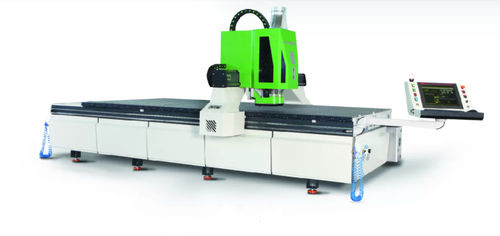

3軸マシニングセンタ Ino XT 1640
縦型ブリッジアルミニウム用

3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
タイプ
ブリッジ
加工材料
アルミニウム用, 銅用, 複合素材用, アクリル
ツールステーション数
32ツール
応用
CAD/CAM, パネル用
X軸移動距離

4,000 mm, 4,500 mm
(157 in, 177 in)

Y軸移動距離

1,600 mm, 2,100 mm
(63 in, 83 in)

Z軸移動距離

300 mm
(12 in)

回転速度

18,000 rpm
(113,097 rad.min-1)

出力

5.5 kW
(7.48 hp)

X軸の移動速度

1 m/s
(3 ft/s)

Y軸の移動速度

1 m/s
(3 ft/s)

総重量

2,500 kg
(5,511.56 lb)

全長

4,900 mm
(192.9 in)

全幅

2,430 mm
(95.7 in)

全高

2,400 mm
(94.5 in)

詳細

アルミ複合材パネルの加工に特化したCNCパネル加工機です。 市場では、ACPパネルやACMパネルとも呼ばれています。 この機械は、2つの高速スピンドルモーターを使用して、カッタービットでアルミ複合材パネルに溝を入れてから切断し、バキュームテーブルとバキュームポンプでバキュームしながらパネルをクランプし、パネルから出る切り粉を除塵装置で除去します。 すべての軸はリニアガイド上を移動し、減速機付きのサーボモーターで動き、本物のCNCコントローラーで制御されています。 アルミ複合板、HPL、壁厚20mmまでのアルミパネル、ベークライト、銅、アクリル、プレキシガラスなどの軽合金素材を加工することができます。 本機は、プラスチック製の非常に技術的なバキュームテーブルを備えています。 従来のシステムのように、ガスケットでテーブルを隔離する必要はありません。 バキュームはテーブルの下にあるバキュームシステムの中で隔離されており、非常に高いクランプ力を持っています。 これはino Machineryだけが採用している非常に新しい技術です。 バキュームテーブルは、より小さなバキュームゾーンのチャンバーに分かれています。 各ゾーンは24Vの空気圧バルブで開閉が制御されています。 それらのバルブは、CNCコントローラによって制御され、パネルのサイズに応じて開閉されます。 ino XTシリーズでは、どのゾーンを開き、どのゾーンを閉じるかを機械が自分で判断し、オペレーターの操作から解放されるため、パネルはテーブルに完全にクランプされ、加工中に動くことはありません。 ツインスピンドル構造により、2つのスピンドルモーター(各5.5kW 18.000rpm)を搭載し、1つの周波数インバーターで駆動することで、配線速度を調整することができます。

---
