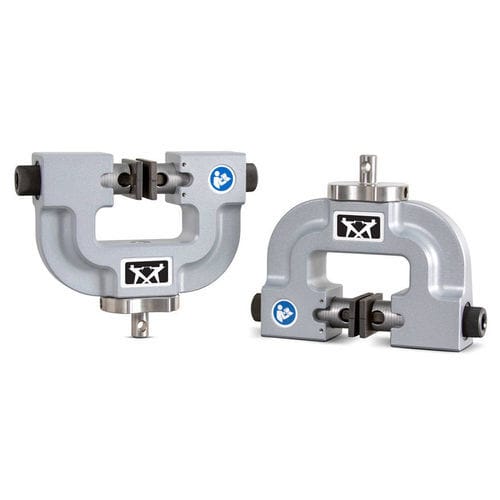

機械式グリッパー 2710-100 series

平行2ツ爪複動式

ねじ式サイドアクショングリップは、幅広いアプリケーションで試験片を把持できる非常にシンプルで効率的なグリップです。デュアル・アクティング設計は、さまざまな試験片の厚さに対応するようにフェースの位置調整が可能です。これにより、引張力の軸心がグリップ本体軸心と同一に保たれます。交換可能なグリップフェースは平滑面、ラバーコート、やすり目面等の様々な種類とサイズから選択可能です。 動作原理 2710-100シリーズのデュアル・アクティングねじ式設計は、厚さ46mmまでの試験片に対応しており、ラップせん断タイプやコンポーネント試験などの不規則または非対称試験片用にオフセットが可能です。グリップ側面のねじノブには、手締めを容易にするためにローレット加工が施されており、容量が高い場合はねじノブの六角穴にて、六角レンチまたはトルクレンチを使用することが可能です。グリップフェースキャリッジに刻印された目盛りは、試験片取付時の軸芯合わせに有効です。 アプリケーション範囲 適応試験：引張、静的／引張—引張の繰り返し試験。(高サイクル動的疲労試験には適しません) 試験片材質：プラスチック、金属、布、織物、紙、薄板、箔、ワイヤーなど 試験片形状：コンポーネント、丸棒(ワイヤー)、および平板試験片
