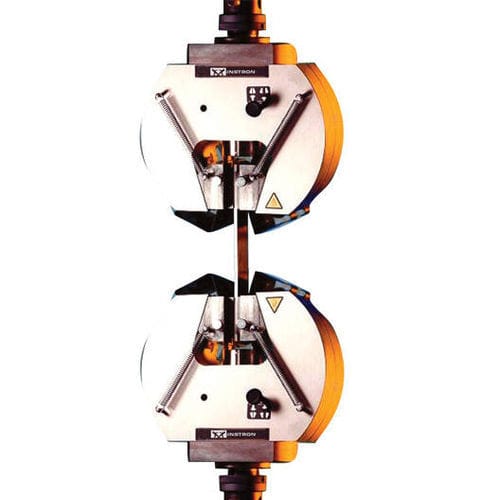

空圧式グリッパー 2716 series

平行コンパクトフラット

空気圧式ウェッジアクショングリップは、前面が開放されているため、大きな試料も容易にセットすることができます。このシリーズは、直径60mm（2.36インチ）までの円形試験片および厚さ70mm（2.75インチ）までの平板試験片を収容できます。この空気圧式ウェッジグリップのコンパクトな設計は、インストロンの床置き型試験システムに取り付けたときに試験エリアを最適に利用することができます。 埃や金属片の多い産業環境に適したグリップで、可動面を保護するためにフェースに簡単に装着できるダストカバーを備えています。オプションのピギーバックアダプタープレートは、大きなグリップを取り外すことなく、低容量試験用の二次ロードストリングを取り付けるための効率的な方法を提供します。 2716-110および2716-120グリップでは、丸型試験片に使用されるVee面は設計上、中央部の面積が減少しており、高エネルギーの破壊を破壊せずに吸収する能力が損なわれています。このグリップでは、フェースを破損させることなく破壊エネルギーを分散させることができるスプリットビーフェース構成を採用しています。W-5180とW-5190のグリップでは、サイズが大幅に増加したため、ワンピースデザインのグリップフェースを使用することが可能になりました。
