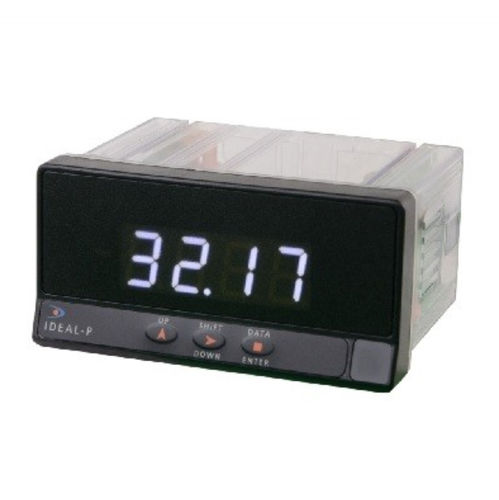

LEDディスプレイ IDEAL-P

デジタル4桁センサー用

概要
IDEAL-P（KOSMOSシリーズ）パネル表示器は、プロセス信号および温度信号の測定・伝送を目的とした汎用の多機能構成可能なデジタルパネルメーターです。入力変数を要求される工学単位で小数点付き4桁に表示します。表示レンジの設定は、キーパッドから直接行うか、入力信号の直接取得により自動的に行えます。本体はセンサ用24 Vdc補助電源、リレー出力および4-20 mAアナログ出力を内蔵しています。

主な機能

• 表示: 小数点付き4桁、桁高14 mm、表示範囲 -9999～9999、最上位桁の左側に符号LED。
• プロセス入力: ±10 V、±200 V、±20 mA。
• 温度入力: Pt100および熱電対（タイプJ、K、T、N）。
• 出力: 1系統 SPDTリレー（8 A @ 250 Vac）；1系統 4-20 mAアナログ出力（コピー）、セットポイントジェネレータ。
• センサ電源: 統合された24 Vdc補助電源。
• ユーザーインターフェース: 3キーキーパッド、独立メニューおよびプログラミング支援メッセージによる構成。
• プログラミング: キーパッドによる表示レンジ設定または入力信号の直接取得による自動設定。

用途
プロセスおよび温度信号の産業用途での測定・伝送、パネル取付によるローカル監視および制御に適しています。

仕様 / 技術仕様

• 型番: IDEAL-P（KOSMOSシリーズ）。
• プロセス入力: ±10 V、±200 V、±20 mA。
• 温度入力: Pt100、熱電対 J、K、T、N。
• リレー出力: 1 x SPDT、8 A @ 250 Vac。
• アナログ出力: 4-20 mA（コピー）およびセットポイントジェネレータ機能。
• センサ電源: 出力で利用可能な24 Vdc。
• 表示: 4桁 + 小数点、桁高14 mm、範囲 -9999～9999、符号LED。
• キーパッド: 構成およびメニュー用3キー。
• プログラミングモード: ローカルキーパッドまたは直接信号取得。
