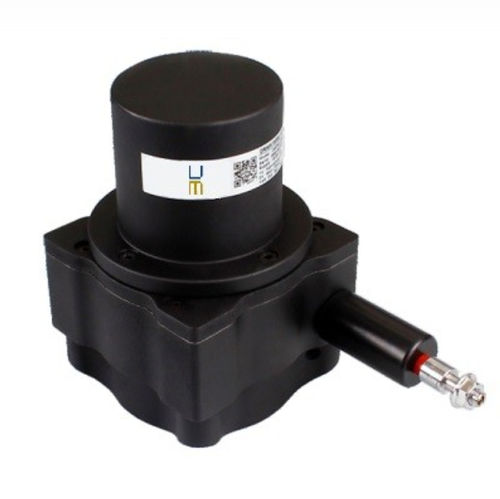

ポテンショメータワイヤーエンコーダ LCS04アナログ4-20 mA電圧出力
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ポテンショメータ
- 出力シグナル
- アナログ, 4-20 mA, 電圧出力
- 電気接続
- 裸線
- 供給電圧
- DC, 24VDC
- 材質
- アルミニウム
- 保護レベル
- IP65
- 用途
- 工業用
- 長さ
最少: 1,500 mm
(59.055 in)最大: 3,300 mm
(129.921 in)- リニアエンコーダの速度
2 m/s
(6.56 ft/s)- 動作温度
最少: -20 °C
(-4 °F)最大: 80 °C
(176 °F)
詳細
概要
動作と出力
使用上の特長
オプション
仕様 / 技術データ
- LCS04 ケーブル式変位センサ、ポテンショメータ方式（抵抗素子を電圧分圧器として使用しケーブル位置を検出）。
- 直線変位の測定向けに設計され、長い機械的寿命を持ち、産業用途や特注機械に適しています。
動作と出力
- 技術：ポテンショメータ（抵抗素子、電圧分圧）。
- 信号種別：アナログ（電圧分圧）。
- 出力オプション：抵抗出力、または整備済み出力（0–10 V または 4–20 mA）。
使用上の特長
- 取り付けが簡単で標準的な固定方式。
- 最大使用速度：2 m/s。
- 配線：出力ケーブル 2.5 m（標準）。
オプション
- 校正証明書付きでの納品対応（COFRAC、COFRAC 相当または COFRAC 認定）。
仕様 / 技術データ
- 測定範囲：1500–3300 mm。
- 直線性：フルスケールの 0.5%（FS）。
- 出力タイプ：抵抗、0–10 V、4–20 mA。
- 供給電圧：15–30 V DC（電圧/電流出力には 24 V DC が一般的）。
- 電気的接続：出力ケーブル 2.5 m（標準）。
- 最大速度：2 m/s。
- 筐体材質：アルミニウム。
- 質量：< 1300 g。
- 保護等級：IP65。
- 使用温度：-20～80 °C。
- 保管温度：-30～90 °C。
