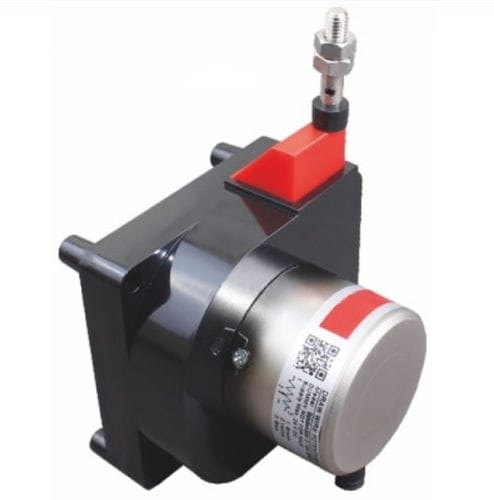

インクリメンタルワイヤーエンコーダ LCS02

光学式デジタル出力プラスチック製

概要
増分式光学エンコーダタイプのケーブル位置センサーで、大行程の検出と精密な増分測定向けに設計されています。出力：Push-pull、TTLラインドライバ、HTLラインドライバ。

主な特徴

• 技術：増分式光学エンコーダ
• 測定範囲：500、1000、1500、2500、3000、3500、3600 mm
• 分解能：増分 50 µm または 25 µm
• 出力：TTL または HTL ラインドライバ；信号 A、B、Z（A/,A, B/,B, Z/,Z）
• 取り付けが容易

説明
LCS02 は、ケーブルの移動量を追跡してデジタルなエンコーダ信号を出力する増分式光学測定を使用するケーブル位置センサーです。機械的寿命が長く、様々な産業用途に適しています。

仕様 / 技術仕様

• 技術：増分式光学エンコーダ
• 測定レンジ：500〜3600 mm（利用可能：500、1000、1500、2500、3000、3500、3600 mm）
• 分解能：50 µm または 25 µm（増分）；補足表示：0.1 mm/ppr – 0.2 mm/ppr
• 出力信号：A、B、Z（または A/,A, B/,B, Z/,Z）
• 信号種別：Push-pull、TTL ラインドライバ、HTL ラインドライバ
• 電源電圧：8–24 VDC、5 VDC または 5–30 VDC
• 消費電流：<40 mA（24 VDC 時）
• 電気接続：出力ケーブル（標準 2.5 m）
• 保護等級：IP54
• 筐体：アルミニウム / 鋼 / ABS プラスチック
• 動作温度：-20〜80 °C
• 保存温度：-30〜90 °C
• 機械寿命：長い機械的寿命
• オプション：ディスプレイ、トランスミッタ、校正（COFRAC または同等の証明書）

オプション・付属品

• 統合型表示モジュール
• アナログまたはデジタルのトランスミッタ
• ケーブル長やコネクタ仕様のカスタム対応
• 校正証明書（COFRAC または同等）

用途

• 機械や生産ラインの直線位置測定
• アクチュエータや油圧・空気圧シリンダ
• コンベヤやハンドリングシステム
• 試験台および計測機器
