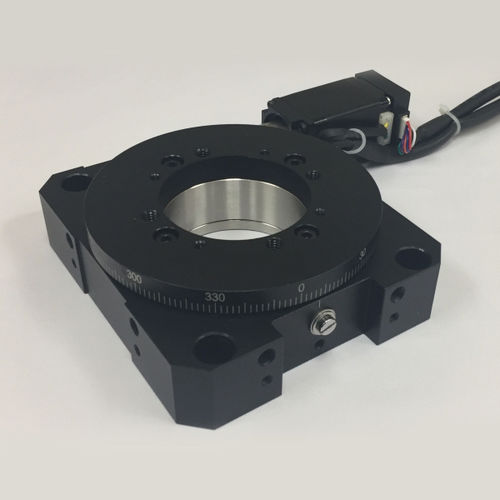

リニアポジショニングステージ RTHM-50-100J

XY軸回転精密

RTHMシリーズのロータリーステージは、マイクロステッピングやブラシレスサーボモータコントローラから駆動することで、アーク秒単位の分解能を実現しています。コンパクトな精密ベアリングの採用により、薄型設計を実現しています。ステージの回転キャリッジは、最大10kgまでの荷重を連続的に回転させることができ、ステージ内に直接光路やケーブルを通すことができるように、大きな開口部を設けています。ステージ本体は軽量アルマイト製で、光学テーブルや可動式リニアアクチュエータやXYアクチュエータに直接取り付けることができ、任意の向きに取り付けることができます。ステッパーモーターの回転運動をキャリッジの回転運動に伝達するために精密ウォームギアアセンブリを採用しています。小型であるため、レーザーキャビティ、ディスクテクスチャリング装置、ファイバー光学部品の製造エリア、半導体製造などの狭いスペースでの使用が可能です。 回転範囲 deg 連続 360° ギア比 180:1 最高速度 - 5 RPM 繰り返し性（一方向性） アーク秒 36 アキシアル荷重/ラジアル荷重 - Kg 10/5 ステージ重量 Kg - 0.7 モータタイプ ステッピングモータ NEMA11エンコーダオプション エンコーダ数/rev 4,000 駆動機構 グランドウォームギア ギア比モーター/ステージ180:1 ホームセンサー磁気 構造 黒色アルマイト処理されたアルミニウム
