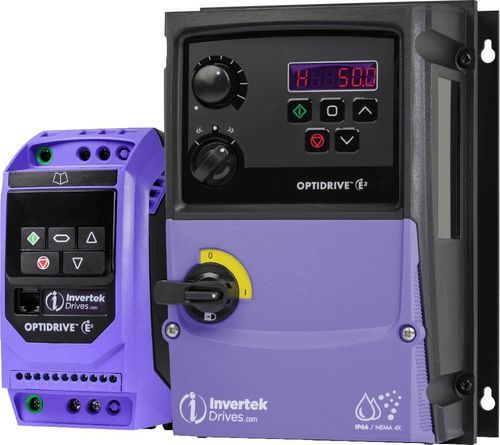

ブラシレス可変速ドライブ Optidrive E3

誘導三相単相

概要
クイックコミッショニングと精密なモーター制御のために設計された汎用周波数変換器。工場出荷時設定により即時稼働が可能で、消費電力の最適化に適するコンパクト設計です。

主な機能

• 簡易設定：14パラメータの基本セットアップ。ほとんどの用途に適したデフォルト設定と、接触器スタイルの端子による簡単配線。
• 直感的なキーパッド操作：内蔵キーパッドでの正確なデジタル制御。
• アプリケーションマクロ：Industrial、Pump、Fan モードで用途に応じた最適化が可能。
• 内部カテゴリC1 EMCフィルタ：EN61800-3:2004に準拠した内部フィルタ（Cat C1）で、設置コストと手間を削減。
• 標準搭載の通信機能：Modbus RTUおよびCANをオンボードで提供。
• コンパクト設計と工場出荷時設定により迅速な立ち上げが可能。

モーター制御
複数のモータータイプに対応したセンサーレスベクトル制御：

• IM — 誘導電動機：IE2、IE3、IE4、IE5
• PM — 交流永久磁石モーター
• BLDC — ブラシレスDCモーター
• SynRM — 同期リラクタンスモーター
• LSPM — ラインスタートPMモーター

設置と立ち上げ
14パラメータの基本セットアップと接触器スタイルの端子により配線を簡素化。工場出荷時設定は一般的な設置に適しており、キーパッドでの微調整が可能です。

保証と製造
イギリスで設計・製造。Optidrive製品は最長5年の保証があります。

認証・承認
CE、CULUS、RCM、UKCA、TUV、RoHS、ECA ETL（製品ファミリに応じて）。

サポート資料
Optidrive E3およびOptidrive Eシリーズ向けの製品カタログ、技術資料、製品動画や静止画などのリソースを提供しています。

仕様

• 入力電圧：110–480 V（単相および三相入力）
• 出力範囲：0.37–37 kW（0.5–50 HP）
• モーター制御：IM、PM、BLDC、SynRM、LSPM向けのセンサーレスベクトル制御
• EMCフィルタ：EN61800-3:2004準拠の内部カテゴリC1
• フィールドバス / 通信：Modbus RTUおよびCANを標準搭載
• コミッショニング：14パラメータの基本セットアップ；接触器スタイルの端子
• アプリケーションマクロ：Industrial、Pump、Fanモード
• メディア：製品動画の抜粋および静止画を提供
• 製造：英国で設計・製造
• 認証：CE、CULUS、RCM、UKCA、TUV、RoHS、ECA ETL
• 保証：Optidrive製品は最大5年保証
