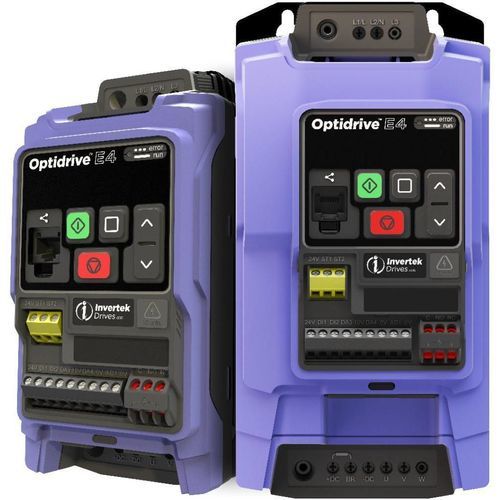

ブラシレス周波数インバータ Optidrive E4

誘導三相永久磁石

概要 Optidrive E3の実績ある機能を継承し、機能性と適用範囲を拡張した汎用周波数インバータ。産業用モータ制御に適した設計です。

主な特長

• 簡単立ち上げ：14パラメータの基本設定。ほとんどの用途に適したデフォルト設定。接触器型端子により配線が容易。
• 直感的なキー操作：使いやすいキーで正確なデジタル制御が可能。
• 内部EMCフィルタ（カテゴリC1）：全機種に内蔵フィルタを搭載し、外部フィルタのコストと時間を削減。EN61800-3:2004に準拠。
• オンボード通信：標準でフィールドバス搭載（BACnet、Modbus RTU、CAN）し、制御システムに容易に統合可能。

定格

• 入力電圧：110–480 V、3相
• 出力電力範囲：0.37–4 kW（0.5–5 HP）

モータ制御 センサレスベクトル制御により複数のモータタイプをサポート：

• IM — 誘導電動機（IE2、IE3、IE4、IE5）
• PM — AC永久磁石同期電動機
• BLDC — ブラシレスDCモータ
• SynRM — 同期リラクタンスマシン
• LSPM — ラインスタート永久磁石モータ
• PMAREL — 永久磁石補助リラクタンスマシン

追加情報 製品ページにはダウンロード可能なブロシュア、ファミリー画像、製品プロモーション動画のサムネイルを掲載。Optidrivesは最長5年の保証バッジを表示しています。

技術仕様

• モデルファミリー：Optidrive E4
• 入力電圧：110–480 V、3相
• 出力電力範囲：0.37–4 kW（0.5–5 HP）
• モータ制御：センサレスベクトル制御（IM、PM、BLDC、SynRM、LSPM、PMARELをサポート）
• 立ち上げ：14パラメータの基本設定
• キー操作：直感的なデジタルキー操作
• EMCフィルタ：内部カテゴリC1フィルタ（EN61800-3:2004）
• オンボードフィールドバス：BACnet、Modbus RTU、CAN
• 保証：最長5年（製品ページのバッジ表示）
• 適合/認証（表示例）：CE、CULUS、RCM、UKCA、RoHS、TUV
