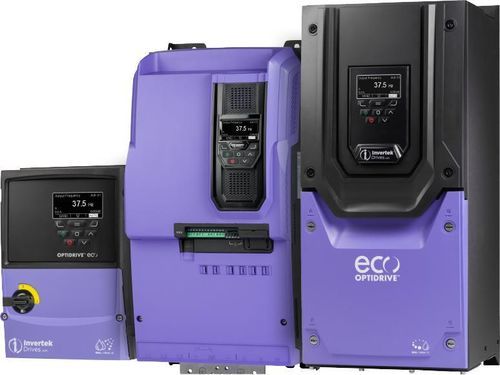

ファン周波数インバータ Optidrive Eco™

ポンプ用HVAC用PID 制御機能付き

概要
建物用HVACにおける換気ファンおよびポンプ制御向けのACドライブ。Optidrive Ecoは、空調ユニット、ファン、ポンプなどの建物設備に対してエネルギー効率の高い制御を提供することを目的としたアプリケーション専用の可変周波数ドライブです。

エネルギー効率に優れた空気処理
日中の需要変動に応じて風量と圧力を最適化し、不要な消費を削減して運用コストとCO2排出量を抑制します。

階段室加圧
火災時の避難経路内の圧力（通常約50 Pa）を維持します。ドライブは圧力を正確に制御し、避難経路の無煙化と安全な避難を支援します。

排煙および火災モード
専用の排煙管理・排気システムをサポートします。火災モードは排煙システムの稼働を許容される最長時間維持し、必要に応じて（地下駐車場などで）換気扇を逆転させる双方向運転に設定可能です。

火災時の優先動作（Fire Override）
火災優先条件下でも安全な排気・排煙管理を継続するよう設定でき、要求される安全戦略に応じて排気を維持します。

チラー用ポンプ制御とマルチポンプ管理
チラー、循環、冷却ポンプの制御を提供します。デュアルセットポイント制御により、需要が低い間はポンプを低い設定に切り替え、必要時にフル運転を復帰できます。高度なOptiflowマルチポンプ管理は、Duty/StandbyやDuty/Assist/Standby構成をRJ45パッチケーブルで接続し、単一の管理されたポンプセットとして自動で運転切替できるように構成可能です。

HVACシステムの制御
HVACおよび省エネ機能と完全統合された内蔵PIDコントローラーを備え、使いやすさと迅速な立ち上げを実現します。多くの用途で外部コントローラーは不要になります。

複数ファン運転
標準でコーディネートされたファンステーション制御を備え、複数ファンやファンバンクでの個別制御を可能にします。

• すべてのドライブは可変速で動作し、最大の省エネを実現します。
• 各ファン／ファンバンク間で運転時間を均等に分配します。
• ファン故障時の自動システム再構成。
• 個々のドライブが電源オフでもシステムは継続運転します。
• 標準RJ45パッチケーブルでドライブ間の通信および+24V制御電圧を共有します。
• 各ファンバンクごとに独立したメンテナンス表示。
• 任意のファンバンクを手動（Hand）に切り替えられ、Autoに戻すと自動でネットワークに復帰します。
• ベルト駆動ファンの場合、各ファンにベルト切れ検出を設定可能です。
• 安全なメンテナンスのためのロック付き主電源オプショナル。
• 簡単なパラメータ設定とインテリジェントな自己構成でドライブを設定します。

効率最適化
高度な最適化機能がファン／ポンプ負荷に応じたエネルギー使用を実現し、高い効率を確保します。内蔵電力計が消費量を表示し、節電効果の算出を支援します。共振回避機能は、機械系で共振を引き起こす周波数をスキップします。

内蔵スリープモードと自動ブースト
スリープモードは需要が低いときにドライブを無効化し、需要が増大すると自動で再有効化します。自動ブーストは振動を防ぎ、起動／停止時の圧力回復を確実にします。

騒音低減
高周波スイッチング（最大32 kHz）によりモーターの可聴騒音を低減します。スキップ周波数の選択でダクトや配管の共振周波数を避けます。温度制御ファンは低負荷時のドライブ騒音を低減します。

共振回避
プログラム可能なスキップ周波数動作により損傷を与える共振周波数での連続運転を避け、加速・減速時のみその周波数を通過させます。

ベルト破損検出
速度範囲全体で負荷を監視し、運転時に設定された正常条件と比較することでベルト滑りや破損の兆候を検出し、完全故障前にアラームや警告を出します。他の負荷喪失（カップリング断裂等）も検出可能です。

ドライブ制御バイパス
バイパス回路内でバイパスコントローラーとして動作可能です。バイパスは建物管理システムのコマンドで選択するか、ドライブがトリップした際に自動で選択され、サービス中断を最小限に抑えます。

手動／自動（Hand / Auto）
コミッショニング、システム点検、または一時的なオーバーライドのための手動制御選択を提供します。内蔵の自動制御選択は必要時にドライブを自動制御に戻します。

技術仕様 / スペック

• モデルファミリ：Optidrive Eco™
• 用途：建物用HVACサービス — ファンおよびポンプ
• HVAC統合用内蔵PIDコントローラー
• デュアルセットポイントポンプ制御
• 高度なOptiflowマルチポンプ管理（RJ45パッチケーブルでネットワーク接続）
• 内蔵消費電力量計およびエネルギー最適化
• 共振回避およびスキップ周波数選択
• 内蔵スリープモードと自動ブースト
• 静音運転のための最大32 kHzの高周波スイッチング選択
• 感度調整可能なベルト破損／負荷喪失検出
• 運転時間均等化および故障時の自動再構成を備えた協調マルチファン制御
• ドライブ間のRJ45による通信および+24V制御電圧共有
• 各ファンバンクごとの独立メンテナンス表示
• 安全なメンテナンスのためのロック付き主電源オプション
• ドライブ制御バイパス機能
• 自動戻りを備えた手動／自動選択
