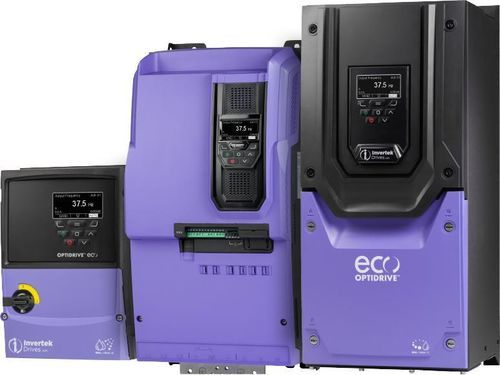

独立型用途ポンプ制御ユニット Optidrive Eco™

アラーム機能付きポンプ管理用ポンプ自動リセット付き

概要
Optidrive Ecoはポンプステーション向けのコンパクトなアプリケーション特化型可変周波数ドライブ（VFD）ソリューションで、PLCや個別のポンプコントローラを必要とせずに柔軟なマルチポンプ制御を実現します。設置と運用の簡素化を目的とし、集中制御、迅速な立ち上げ、最大5台までのポンプに対する省エネの可変速運転を提供します。

Optiflow（トータルコントロール）

• 単一のMasterドライブがシステム全体を管理・監視し、制御接続はMasterにのみ行います。
• Slaveドライブは単一のRJ45接続で接続され、基本的な調整のみで済むため、設置時間が短縮され配線が簡素化されます。
• 最大5台のポンプを任意の構成（Duty/Assist/Standby）でサポートし、運転時間を平準化する自動デューティローテーションで寿命と効率を最大化します。

主な利点

• 稼働中のポンプ台数に関係なく安定した圧力と流量を維持し、需要増加時には追加ポンプが自動投入され、不要時には停止します。
• ポンプまたはドライブの故障（Masterを含む）時に自動的にシステムを再構成し、サービスを維持します。
• 個別のドライブが電源オフでもシステムは継続動作します。Masterを遮断してもSlaveの動作に影響を与えません。

ポンプのダウンタイム防止

• 閉塞検出/解除：閉塞を検出し、プログラム可能な洗浄/デラギングサイクルを自動で起動して閉塞を除去します。
• ドライラン保護：速度／電力を評価して空運転時に警報または停止を行い、ポンプの損傷を防ぎます。
• モータープリヒート機能：非稼働時や停止直後の結露防止のために設定可能な予熱機能。
• ポンプかくはんサイクル：非稼働期間後に堆積物を除去するための設定可能な攪拌／洗浄サイクル。

ドライブ制御バイパス
ドライブはバイパス回路内でインテリジェントなバイパスコントローラとして動作できます。バイパスモードはビル管理システムからの指令で作動させることもでき、トリップ時には自動で選択してサービス中断を最小限に抑えます。

パイプバースト保護付きポンププライム
プライムモードは配管の正しい充填と加圧を確実にする制御された始動を提供します。プライミング中は低圧警報を無視しますが、プライミングに失敗した場合の連続運転を防ぐフェイルセーフタイムアウトがあります。通常運転中はドライブが最低圧力を監視し、低圧が継続する場合（例：配管破裂）にトリップします。

ポンプ制御機能

• 全ドライブでの可変速度運転により最大の省エネルギーを実現。
• 自動デューティローテーションによる各ポンプ間の等しい運転時間配分。
• ポンプまたはドライブ故障時（Master含む）の自動システム再構成。
• 個別のドライブが電源オフでもシステムの継続運転が可能で、Masterの安全な遮断も可能。
• 標準RJ45パッチリードを介したドライブ間通信と+24V制御電源の共有。
• 保守計画支援のための各ポンプの独立したメンテナンス表示。
• 任意のポンプを手動（Hand）運転に切替可能で、Autoに戻すと自動的にネットワークへ復帰。
• 下水用途では各ポンプに詰まり/ラギング検出を設定し、自動デラギング／洗浄サイクルを作動可能。
• 保守用のロック機能付き主電源遮断器をオプションで用意。
• Optiflowは簡単なパラメータ設定とドライブのインテリジェントな自己設定で迅速に構成可能。
