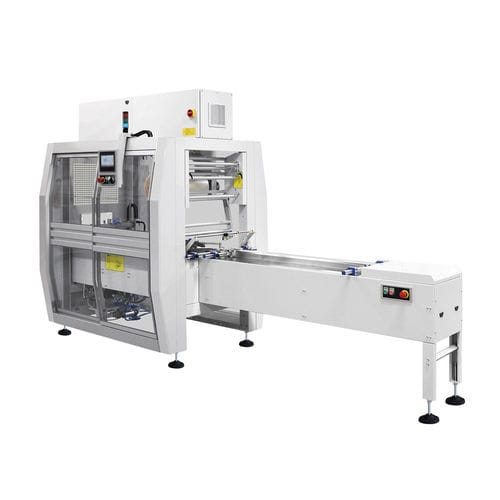

自動包装機 SI550S

PLC制御サーボドライブコンベア付き

概要
SI550S 自動フローパック包装機は、間欠シール方式のフローパック機で、大型製品を含む幅広い製品の包装に対応します。モーター式高巻取ホルダーと250 mmの横シールバーを備え、Industry 4.0 / IoT対応の制御プラットフォームで設計されています。

性能

• 生産速度：0～40個/分（製品サイズ、包装寸法、フィルム種類に依存）
• 最大製品高さ：150 mm
• 横シールバー幅：250 mm

包装プロセスおよび構造

• サーボモーター駆動の間欠式横シールバーによる精密なシールサイクル
• フィルム引き、縦シール、フィルム折り返しを行う3対の空気式駆動ローラー
• 動的または調整可能なフィルムフォーマーを標準装備（付属品あり）
• 製品摺動面およびフレームはAISI 304ステンレス鋼
• 調整可能なガイドと着脱可能な噛み合いパドルを備えた1500 mm供給コンベア
• 供給コンベア全長にわたる製品ゴミ回収用ドロワー

用途と多用途性

• 大型製品や多種製品に適合
• 単層またはラミネートされたフレキシブルフィルムに対応
• 迅速で簡単な包装操作および型替え
• オプション：ガス注入や保存剤香料のネブライゼーションによる長期保存対応

制御と自動化

• FLXMOD®制御システム：Panel PCと7インチカラ―タッチスクリーン（ユーザーフレンドリーなPLC）
• デジタル/アナログ入出力および熱電対読み取り用のIN/OUTモジュール
• 電子式フィルムテンション制御
• 製品高さのプログラム保存機能
• シール温度の3段階設定（縦シーラー、上横シーラー、下横シーラー）
• コンベア速度の電子制御
• プロセス統計：カウント、瞬間生産量、機械性能
• レシピ保存：最大50プログラム

駆動およびモーター構成

• 巻取り用モーターはインバータ制御（非同期モーター）
• オプション：入力ベルト／横溶着機／縦溶着機／出力ベルトを独立したブラシレスモーターで駆動するドライバー制御構成
• モーター式製品出口コンベア

安全性と適合性

• 位相安全な機械停止
• 非常停止ボタン
• 省エネ機能
• CE 規格準拠

製品情報
電源：220 – 240 / 380 – 415 V
周波数：50 / 60 Hz
供給電圧：3PH + PE / 3PH + N + PE
設置電力：5300 W
空気圧：6 bar
溶着バー幅：250 mm
最大製品高さ：150 mm
生産能力：最大 40 ppm
巻取ホルダー位置：モーター式高巻取ホルダー
最大ロール寸法：550 mm、コア ø 350 mm
機械寸法：4300 x 1375 mm、高さ 2155 – 2255 mm
正味重量：760 kg

選ばれる5つの理由

• 購入時の技術サポート
• 総所有コストの競争力
• 部品12か月保証
• 在庫投入までの短納期
• 市場で35年以上の実績を持つメーカー

特性 / 技術仕様

• 型式：SI550S
• 包装方式：間欠式横シールのフローパック
• 最大製品高さ：150 mm
• 生産速度：最大 40 個/分（フォーマット依存）
• 横シールバー幅：250 mm
• 電源オプション：220–240 V または 380–415 V
• 周波数：50/60 Hz
• 設置電力：5300 W
• 空気圧要件：6 bar
• 最大ロール直径：550 mm、コア ø 最大 350 mm
• 供給コンベア：1500 mm、ガイド調整可能
• フレームと摺動面：AISI 304 ステンレス鋼
• 制御システム：FLXMOD®、Panel PC と7" タッチスクリーン、IOモジュール、レシピ保存（最大50）
• オプション：ガス注入 / 保存香料のネブライゼーション
• 寸法（L x W x H）：4300 x 1375 mm、高さ 2155 – 2255 mm
• 正味重量：760 kg
