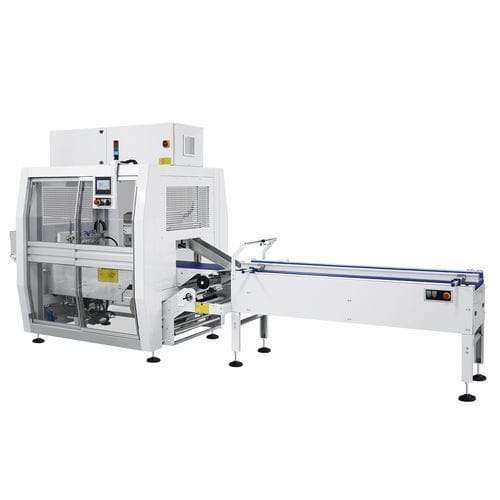

自動包装機 SI750S-LR

サーボドライブコンベア付き空気圧式

概要
自動フローパック包装機 SI750S-LR は、低位置のモータ駆動リールホルダーと350 mm横シールバーを備えた間歇式の包装機です。Industry 4.0およびIoT対応プラットフォームに準拠して設計され、外形の大きな製品も含む幅広い製品の包装に対応します。

主な機能
本機は最大高さ200 mmの製品を、単層または複合の柔軟フィルムで包装します。目安の生産速度は0～40個/分（製品寸法、包材、フィルム種類により変動）。最大750 mm（ø 350 mm）のフィルム巻取に対応し、ガイド調整可能な2000 mmの投入コンベヤと着脱可能な嵌合パドルを備えます。製品滑走面はAISI 304ステンレス製です。

動作原理
3対の空気式駆動ホイールがフィルム引き、縦シール、折り畳みを行い、動的／可変の成形器（コンフォーマ）と連携して包装工程を実現します。350 mmの横シールバーは間歇動作のサーボモーターで制御され、製品排出用ベルトはモータ駆動でハンドルにより高さ調整可能です。

用途と汎用性

• 大型製品にも対応
• 多様な製品の包装が可能
• 迅速かつ簡便な包装工程
• 長寿命製品向けのガス注入や防腐香気の噴霧オプション対応

主な販売ポイント

• 低位置モータ駆動リールホルダー
• 350 mm 横シールバー
• 2000 mm 投入コンベヤ（ガイド調整可能）
• AISI 304製滑走面
• 着脱容易な嵌合パドル
• 縦シールは3対の駆動ホイールによる実施（フィルム引き／シール／折り）
• 動的コンフォーマを標準装備

制御システムと電子機器
FLXMOD® 制御システム、業務用Panel PCと7インチカラータッチスクリーンによる操作画面を装備。IN/OUTモジュール（デジタル/アナログ）や熱電対入力を備え、フィルム張力の電子制御、製品高さのプログラム保存、縦/上横/下横の三点シール温度設定、コンベヤ速度の電子制御、工程統計（件数カウンタ、瞬時生産量、機械性能）などを提供。最大50の作業サイクルを記憶可能です。

適合性と安全性
非常停止装置を標準装備、エネルギー消費の最適化、CE適合。

仕様 / 技術データ

• 型式: SI750S-LR
• 電源: 220–240 / 380–415 V
• 周波数: 50 / 60 Hz
• 供給電圧: 3PH + PE / 3PH + N + PE
• 定格消費電力: 6400 W
• 空気圧: 6 bar
• シールバー幅（横）: 350 mm
• 最大製品高さ: 200 mm
• 生産能力: 最大40 ppm（製品/フォーマット/フィルムにより変動）
• リールホルダー位置: 低位置モータ駆動リールホルダー
• 最大リール寸法: 750 – ø 350 mm
• 機械寸法: 5020 x 1580 mm、高さ2155–2255 mm
• 正味重量: 900 kg
• 投入コンベヤ: 2000 mm（ガイド調整可能）
• 滑走面: AISI 304 ステンレス
• 縦シール: 3対の駆動ホイール（フィルム引き／シール／折り）と空気開放機構
• 駆動オプション: インバータ制御の非同期モータまたは独立ブラシレスモータ
• 追加機能: 製品残渣回収引き出し、プログラム可能なシールバー高さ変動
