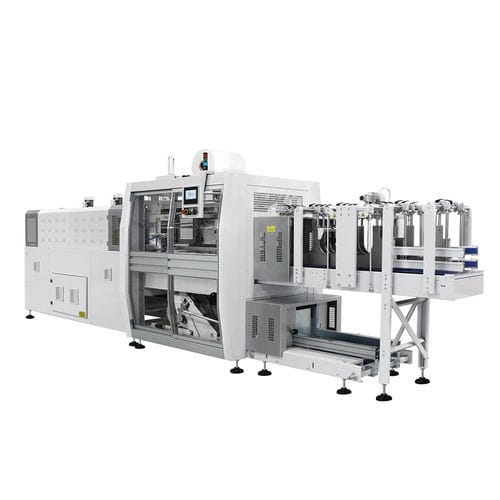

包装装置 FA802ALV600R

製品概要
FA802ALV 600R は、インライン供給と二室式収縮トンネルを備えた自動バンドル（パッキング）機です。横型シールバー760 mm、上下モータ駆動アンワインダーを装備。自動群束により最大製品高さ380 mmまでパッケージを形成し、0〜25 ppm（パック/分）の生産範囲を実現します。

用途と汎用性

• 多種多様な製品の包装に対応
• 連続生産ラインに適した、迅速で再現性のある包装プロセス
• 対応業界例：飲料（牛乳、水、清涼飲料、ビール、ワイン）、缶詰、油脂・製粉所、顆粒・製糖、畜産（卵トレー）、グラフィック・製紙、IT・電子機器、家庭用エアロゾル、化粧品、医薬、プラスチック、木材、金属加工、潤滑油、段ボール製造、棚・物流、委託包装

主な特長

• インライン前方投入型の自動バンドル機
• 減速装置付スライド式安全扉
• 自動群束によるパック形成
• 摺動式振動電機式ソーターによる製品投入制御
• 前方投入ベルト幅：530 mm
• 給送速度変更、フロー終了、蓄積列制御、トンネル詰まり検知、出口蓄積用の光電センサ；セパレーターチェーン詰まり用の二重光電センサ
• 調整可能な投入ガイド
• インバータとエンコーダで制御されるモータ式チェーンプッシャーと同期した空圧プレスを備えたセパレータ
• シールバーを越えて形成済み製品を案内する空圧サイドガイドによりパックの安定化を支援
• 上下アンワインダーはモータ駆動・インバータ制御；巻取補助ローラーと中心合わせ用メトリックスケール装備
• 動作モード：フィルムのみ
• 独立したディフレクタで調整可能なエアフローを備えた二室式トンネル
• インバータ制御の可変速インライン給送コンベア
• 左右どちらのオペレータ側でも構成可能
• 投入列対応：1、2、3、4、5、6
• チェーンプッシャーと同期した空圧式製品ガイドによりパッケージ形成を補助
• 固定脚、製品ホールドプレス、オーブン出口冷却ファンを標準付属
• 自動、半自動、フリーパスの各動作モード
• 安全センサ付空圧シールバー；空圧駆動によるコールドブレードフィルムカット
• FLXMOD® コントロールシステム：スライド式7"カラータッチHMI、PLC、エンコーダ読み取り内蔵インバータ、I/Oモジュール
• 50件のワークサイクルを保存可能
• SMI特許の高耐熱ガラス繊維ロッドを用いたトンネルコンベヤ：ベルト剛性による製品安定化、最大30 kgまで対応、腐食無し、交換可能なロッドでメンテナンス簡便
• オーブン冷却システム；省エネ；Industry 4.0 準拠；CE適合

選ばれる5つの理由

• 購買時の技術サポート
• 競争力のある総所有コスト
• スペアパーツ12か月保証
• 迅速な立ち上げと部品供給
• 市場での35年以上の実績

仕様 / 技術データ

• 電源：220–240 / 380–415 V
• 周波数：50 / 60 Hz
• 供給電圧：3PH + PE / 3PH + N + PE
• 定格消費電力：33,650 W
• エア圧：6 bar
• エア消費量：17 NL/min
• シールバー長：760 mm
• 最大製品高さ：380 mm
• 生産量：最大 25 ppm
• 最大ロール寸法：750 mm – ø 350 mm
• 機械寸法：6215 x 1575 mm；H 2105–2265 mm
• 作業面高：945–1105 mm
• 質量（正味）：1575 kg
